Detalles del producto
Lugar de origen: China.
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie GB
Pago y términos de envío
Cantidad de orden mínima: 2 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: Entre 5 y 7 días hábiles
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Modelo: |

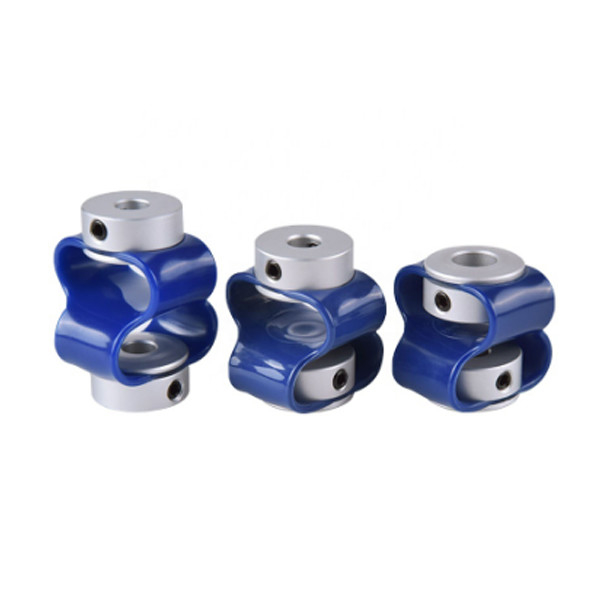

GB 8 Fuentes específicas para el codificador |
El material: |
aleación de aluminio |
Estructura: |
8 Fuentes específicas del codificador |
Tamaño de diámetro interior: |
34-82 mm |
Garantización: |
12 meses |
Materia del elastómero: |
El PA66 |
Tratamiento de la superficie: |
Tratamiento de oxidación anódica |
Modelo: |
GB 8 Fuentes específicas para el codificador |
El material: |
aleación de aluminio |
Estructura: |
8 Fuentes específicas del codificador |
Tamaño de diámetro interior: |
34-82 mm |
Garantización: |
12 meses |
Materia del elastómero: |
El PA66 |
Tratamiento de la superficie: |
Tratamiento de oxidación anódica |
Características de los productos
Acoplamiento de alambre: adecuado para codificador, máquina herramienta CNC, sistema de posicionamiento, tornillo de bolas, placa de indice y reductor de engranajes planetarios.rodillo de tornillo, etc. Acoplamiento paralelo: adecuado para la conexión del motor paso a paso, el codificador, la varilla de tornillo, etc. Acoplamiento de deslizador transversal: adecuado para el tacómetro, el codificador, la varilla de tornillo, la máquina herramienta y otras máquinas.Acoplamiento universal, el acoplamiento rígido.
Acoplamiento de diafragma metálico: adecuado para servomotores, codificadores, reductores planetarios, tornillos de bolas, compresores, mezcladores, máquinas de fabricación de papel, robots y otros equipos mecánicos.adecuado para codificadores, sistema de servo, accionamiento del eje del motor, maquinaria de embalaje, accionamiento de la máquina herramienta, bomba y otras maquinarias.
>Diseñado para codificadores
>Buena flexibilidad, no fácil de romper
>El elastómero está hecho de poliuretano, resistente al aceite y a la oxidación
Parámetros de los productos
| Parámetro del modelo | Diámetro común del orificio d1, d2 | FD | - ¿ Qué? | El LP | El S | F: el precio | M. | torque de los tornillos de apretamiento (N.M.) |
| Se aplican las siguientes condiciones: | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| Se trata de la siguiente: | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| Se trata de la siguiente: | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| Se trata de la siguiente: | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| Parámetro del modelo | Torque nominal (N.M.) * |
excentricidad admisible (mm) * |
ángulo de desviación permitido (°) * |
desviación axial admisible (mm) * |
velocidad máxima rpm |
rigidez de torsión estática (N.M/rad) |
momento de inercia (Kg.M)2) |
Material de la funda del eje | Material de metralla | Tratamiento de la superficie | peso (g) El |
| Se aplican las siguientes condiciones: | 0.5 | 1 | 2 | + 2 a 5 | 8000 | 15 | 4.5x10-4 años | Leguras de aluminio de alta resistencia | De poliuretano |
Tratamiento anodizante |
8 |
| Se aplican las siguientes condiciones: | 0.5 | 1 | 2 | + 2 a 5 | 8000 | 15 | 4.5x10-4 años | 8 | |||
| Se aplican las reglas siguientes: | 0.8 | 1 | 3 | + 2 a 5 | 6000 | 20 | 5.6x10-4 años | 13 | |||
| Se aplican las siguientes condiciones: | 0.8 | 1 | 3 | + 2 a 5 | 6000 | 20 | 5.6x10-4 años | 13 |
