Modelo: |
Solo acoplamiento del tornillo de presión del diafragma del GS |
material: |
Aleación de aluminio |
Estructura: |
Acoplamiento del tornillo del diafragma |
Tamaño de diámetro interior: |
4-38m m |
Garantía: |
12 meses |
Diamter externo: |
16-65m m |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Modelo: |
Solo acoplamiento del tornillo de presión del diafragma del GS |
material: |
Aleación de aluminio |
Estructura: |
Acoplamiento del tornillo del diafragma |
Tamaño de diámetro interior: |
4-38m m |
Garantía: |
12 meses |
Diamter externo: |
16-65m m |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |

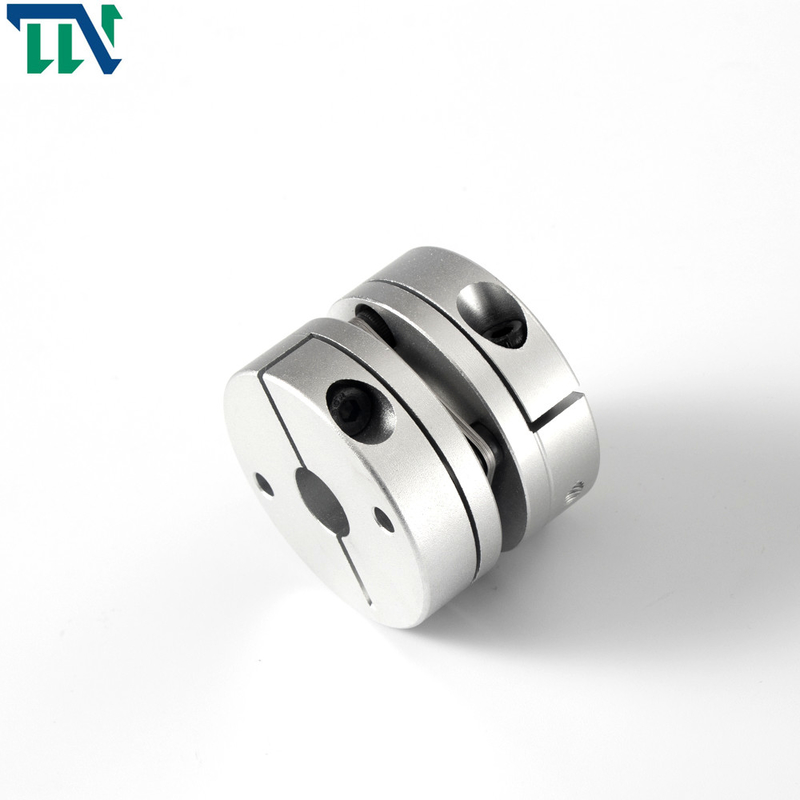

Diafragma de la aleación de aluminio solo que afianza el acoplamiento con abrazadera para el motor servo
Los productos ofrecen
Varios grupos de diafragmas (hoja de acero inoxidable) están conectados con los dos acoplamientos de la mitad alternativamente con los pernos. Cada grupo de diafragmas es formado coincidiendo varios pedazos. Los diafragmas se dividen en tipo de la biela y pedazos enteros con diversas formas. El acoplamiento del diafragma compensa la dislocación relativa de los dos ejes conectados por la deformación elástica del diafragma. Es un acoplamiento flexible del elemento fuerte de alto rendimiento del metal sin aceite lubricante. Tiene estructura compacta, vida de servicio de alta resistencia, larga, ninguna liquidación de la rotación, y no es afectado por la contaminación del temperatura y por petróleo. Tiene las características de la resistencia ácida, de la resistencia del álcali y de anticorrosión. Es conveniente para la transmisión del eje en temperatura alta, velocidad y condiciones de trabajo medias corrosivas
> La alta rigidez del esfuerzo de torsión, puede controlar exactamente la rotación del eje, puede realizar control de alta precisión
> diseñado para servo y el motor de escalonamiento
> ningún hueco entre el eje y la conexión de la manga, general para la rotación positiva y negativa
> inercia baja, conveniente para la operación de alta velocidad
> el diafragma se hace del acero de la primavera con resistencia excelente del cansancio
> con el diseño de la chavetera, manera de la cerradura del tornillo de ubicación
Parámetros de los productos
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | SI | S | F | M | ajuste del esfuerzo de torsión del tornillo |
| (N.M) | ||||||||
| GS-19X20 | 3,4,5,6,6.35, 7,8 | 19 | 20 | 9,1 | 1,8 | 3,3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 26 | 11,65 | 2,6 | 3,9 | M3 | 1,5 |
| GS-32X28 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 28 | 12,25 | 3,5 | 3,85 | M3 | 1,5 |
| GS-34X32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 32 | 14,25 | 3,5 | 4,85 | M4 | 2,5 |
| GS-39X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-44X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 44 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20,6 | 4,8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19,75 | 5,5 | 6,4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23,35 | 6,3 | 7,7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9,7 | M8 | 20 |
| parámetro modelo | Esfuerzo de torsión clasificado | excentricidad permisible | ángulo de desviación permisible | desviación axial permisible | velocidad máxima | tiesura torsional estática | momento de inercia | Material de la manga del eje | Material de la metralla | tratamiento superficial | peso |
| (N.M)* | (milímetro) * | (°) * | (milímetro) * | RPM | (N.M/rad) | (Kg.M2) | (G) | ||||
| GS-19X20 | 1 | 0,1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | Aleación de aluminio de alta resistencia | S U S 3 0 aceros de 4 primaveras | Tratamiento de anodización | 11 |
| GS-26X26 | 1,5 | 0,1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0,1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0,1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0,1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0,1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0,1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0,1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0,1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0,1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
