Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie del GB
Pago y términos de envío
Cantidad de orden mínima: 2 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Modelo: |
Fuentes del GB 8 Codificador-específicas |
Material: |
Aleación de aluminio |
Estructura: |
8 fuentes Codificador-específicas |
Tamaño de diámetro interior: |
34-82m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Modelo: |
Fuentes del GB 8 Codificador-específicas |
Material: |
Aleación de aluminio |
Estructura: |
8 fuentes Codificador-específicas |
Tamaño de diámetro interior: |
34-82m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Los productos ofrecen
Acoplamiento del diafragma del metal: conveniente para el motor servo, el codificador, el reductor planetario, el tornillo de la bola, el compresor, el mezclador, la maquinaria de la fabricación de papel, el robot y el otro equipo mecánico. Acoplamiento del flor del ciruelo: conveniente para el codificador, el sistema servo, la impulsión del eje del motor, la maquinaria de envasado, la impulsión de la máquina-herramienta, la bomba y la otra maquinaria. Acoplamiento de los bramidos: conveniente para el codificador, máquina herramienta CNC, sistema de colocación, tornillo de la bola, poniendo en un índice la placa y el reductor del engranaje planetario. Acoplamiento de la primavera: conveniente para el codificador rotatorio, el motor de escalonamiento, la barra del tornillo, el acoplamiento paralelo del etc.: conveniente para la conexión del motor de escalonamiento, del codificador, de la barra del tornillo, del acoplamiento del resbalador de la cruz del etc.: conveniente para el tacómetro, el codificador, la barra del tornillo, la máquina-herramienta y la otra maquinaria. Acoplamiento universal, acoplamiento rígido.

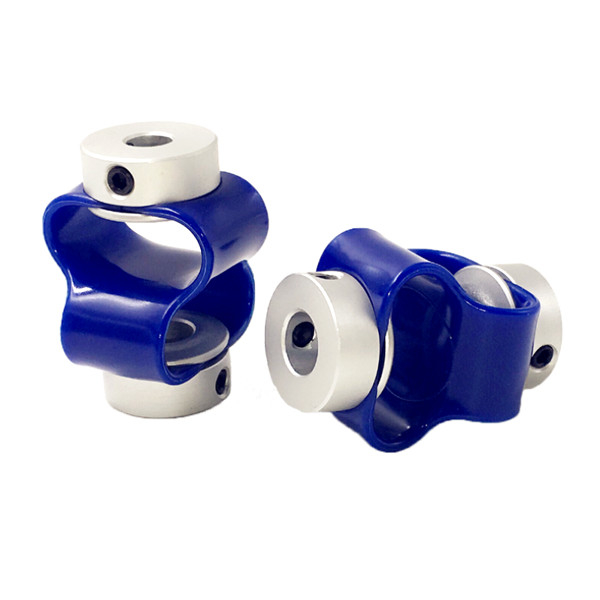

>Diseñado para el codificador
flexibilidad del >Good, no fácil romperse
el elastómero del >The se hace del poliuretano, resistente para engrasar y de la oxidación
Parámetros de los productos
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | LP | S | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GB-15X24 | 3,4,5,6,6.35, 7,8 | 15 | 24 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-15x32 | 3,4,5,6,6.35, 7,8 | 15 | 32 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-18x28 | 4,5,6,6.35, 7,8,9,10 | 18 | 28 | 25 | 1,8 | 3,1 | M4 | 1,7 |
| GB-18x38 | 4,5,6,6.35, 7,8,9,10 | 18 | 38 | 25 | 1,8 | 3,1 | M4 | 1,7 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | Material de la metralla | tratamiento superficial | peso (G) |
| GB-15X24 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | Aleación de aluminio de alta resistencia | PU |
Tratamiento de anodización |
8 |
| GB-15X32 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| GB-18X28 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| GB-18X38 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
