Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: GLseries
Pago y términos de envío
Cantidad de orden mínima: 2 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Modelo: |

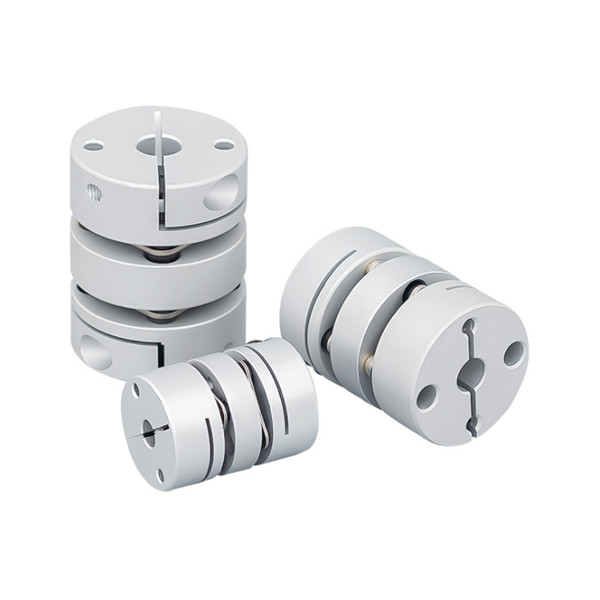

Diafragma del doble de GL que afianza el acoplamiento con abrazadera |
Material: |
Aleación de aluminio |
Estructura: |
fijación con abrazadera doble del diafragma |
Tamaño de diámetro interior: |
19-82m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Modelo: |
Diafragma del doble de GL que afianza el acoplamiento con abrazadera |
Material: |
Aleación de aluminio |
Estructura: |
fijación con abrazadera doble del diafragma |
Tamaño de diámetro interior: |
19-82m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Los productos ofrecen
El acoplamiento del diafragma tiene 7 tipos estructurales, el comienzo de acoplamiento más pequeño de la gama del esfuerzo de torsión de la transmisión de 10Nm, y la gama de acoplamiento más grande del esfuerzo de torsión de la transmisión puede alcanzar 8100000Nm, porque el diafragma tiene 6 ángulos, 8 ángulos o la forma de más o 10 ángulos, así que la transmisión del esfuerzo de torsión es muy uniforme, la temperatura ambiente aplicable puede ser a partir del ℃ la -20 por lo menos al ℃ +280, y es conveniente para usar los materiales especiales.
> La alta rigidez del esfuerzo de torsión, puede controlar exactamente la rotación del eje, puede realizar control de alta precisión
> Diseñado para el servo y el motor de escalonamiento
> Ningún hueco entre el eje y la conexión de la manga, general para la rotación positiva y negativa
> Inercia baja, conveniente para la operación de alta velocidad
> El diafragma se hace del acero de la primavera con resistencia excelente del cansancio
> Método de sujeción de tornillo de fijación
Parámetros de los productos
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | SI | LP | d3 | S | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GL-19X27 | 3,4,5,6,6.35, 7,8 | 19 | 27 | 9,1 | 5,2 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 35 | 11,65 | 6,5 | Φ12.5 | 2,6 | 3,9 | M3 | 1,5 |
| GL-32X41 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 45 | 12,25 | 9,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GL-34X45 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 45 | 14,25 | 9,5 | Φ16 | 4,5 | 4,85 | M4 | 2,5 |
| GL-39X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 50 | 14,9 | 11,2 | Φ9.3 | 4,5 | 5 | M4 | 2,5 |
| GL-44X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | 44 | 50 | 14,9 | 11,2 | Φ2.5 | 4,5 | 5 | M4 | 2,5 |
| GL-50X63 |
8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 , 22,24,25 |
50 | 63 | 20,6 | 12,5 | Φ23 | 4,8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19,75 | 13,5 | Φ2.5 | 5,5 | 6,4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23,35 | 15,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9,7 | M8 | 20 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | Material de la metralla | tratamiento superficial | peso (G) |
| GL-19X27 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 Acero de la primavera |
Tratamiento de anodización | 14,6 |
| GL-26X35 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0,17 | 1,5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3300 | 3.8x10-5 | 144 | |||
| GL-50X63 | 18 | 0,1 | 1,5 | ±0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GL-68X75 | 60 | 0,31 | 1,5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0,55 | 1,5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
