Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie de GD
Pago y términos de envío
Cantidad de orden mínima: 2 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Modelo: |

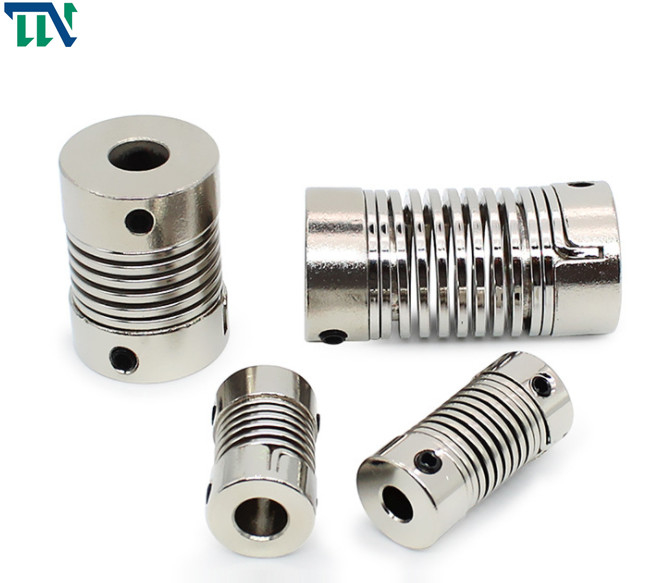

Acoplamiento especial de la primavera de GD para el codificador |
Material: |
Aleación de aluminio |
Estructura: |
Acoplamiento especial de la primavera para el codificador |
Tamaño de diámetro interior: |
16-26m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Modelo: |
Acoplamiento especial de la primavera de GD para el codificador |
Material: |
Aleación de aluminio |
Estructura: |
Acoplamiento especial de la primavera para el codificador |
Tamaño de diámetro interior: |
16-26m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Los productos ofrecen
La superficie del acoplamiento se oxida, el agujero interno es exacto, la transmisión del esfuerzo de torsión es grande, y la elasticidad es buena. El diafragma medio se hace del material 304, y el elastómero se hace del poliuretano importado de Alemania
>El cuerpo principal se hace de la aleación del cinc
el elastómero medio del >The se hace del acero de la primavera
el >It tiene las ventajas de la estructura simple, de la buena flexibilidad, de la inercia baja y de la desviación angular menos permisible
instalación >Easy, una parte radial más eficaz de la remuneración del acero de la primavera, desviación del eje
>Suitable para el motor y el codificador micro
método >Fastening de tornillo de presión
Tianniu es una empresa de alta tecnología comopany que se especializa en el acoplamiento de R y D, fabricación y las ventas. La compañía toma siempre calidad del producto mientras que la vida del desarrollo de la empresa, se adhiere al principio de la empresa de “hacer una cosa en una vida y de hacer una cosa bien en una vida”, se convierte e innova, trabaja cuidadosamente y asegura calidad. Los productos principales son: el acoplamiento del diafragma, acoplamiento del flor del ciruelo, línea paralela de acero inoxidable acoplamiento, grita el acoplamiento del cursor de acoplamiento, la junta de manguito de la extensión y otras docenas de variedades. Este producto es ampliamente utilizado en muchos campos, tales como máquinas-herramientas del NC, las cortadoras del laser, tornillo de la bola, diapositiva del módulo, equipo automático electrónico y así sucesivamente
Parámetros de los productos
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | SI | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GD-16 x27 | 5,6,6.35, 7,8,9,10 | 16 | 27 | 8,5 | 3 | M3 | 0,7 |
| GD-16 x35 | 5,6,6.35, 7,8,9,10 | 16 | 35 | 12,5 | 3,5 | M4 | 1,7 |
| GD-26 x50 | 6,6.35, 7,8,9,10,11,12,12.7, 14 | 26 | 50 | 17 | 4,5 | M5 | 4 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
Esfuerzo de torsión máximo (N.M)* |
velocidad máxima RPM |
momento de inercia (Kg.M2) |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
peso (g) |
| GD-16 x27 | 0,5 | 1 | 3000 | 1.02x10-6 | 1,0 | 8 | ±1.0 | 30 |
| GD-16 x35 | 0,5 | 1 | 3000 | 1.02x10-6 | 1,0 | 8 | ±1.0 | 70 |
| GD-26 x50 | 1,5 | 3 | 3000 | 1.15x10-5 | 1,2 | 8 | ±1.0 | 130 |
