Detalles del producto
Place of Origin: China
Nombre de la marca: Tianniu
Model Number: GH Series
Pago y términos de envío
Cantidad de orden mínima: 2 PC
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 5-10 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 10000 por mes
Nombre del producto: |
Acoplamiento de eje de Oldham |
Peso: |
6-445 G |
Tipo de montaje: |
Tornillo de presión |
velocidad máxima: |
2500-9000 RPM |
El material: |
de aluminio |
Esfuerzo de torsión: |
0.7-10.5 N.m. |
Duración: |
18-77 mm |
El color: |
Plata |
Nombre del producto: |
Acoplamiento de eje de Oldham |
Peso: |
6-445 G |
Tipo de montaje: |
Tornillo de presión |
velocidad máxima: |
2500-9000 RPM |
El material: |
de aluminio |
Esfuerzo de torsión: |
0.7-10.5 N.m. |
Duración: |
18-77 mm |
El color: |
Plata |

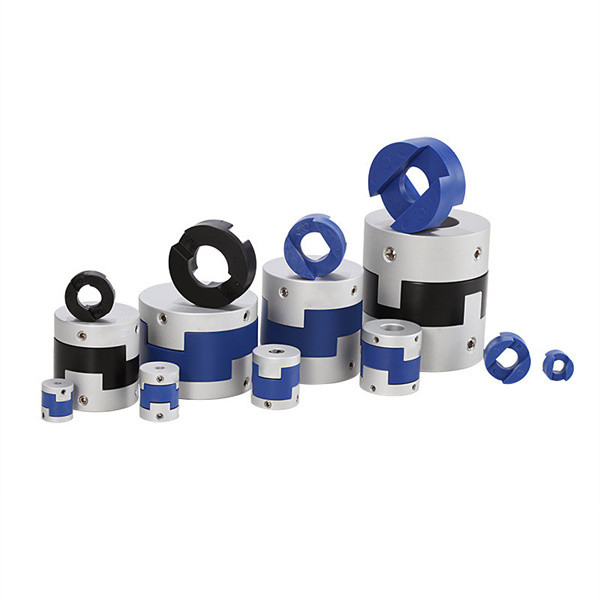

El acoplamiento de eje Oldham es un acoplamiento de desplazamiento radial que proporciona un acoplamiento de eje de rotación eficiente y confiable.Este acoplamiento está diseñado para ofrecer una alta precisión de rotación y baja resistencia de rotaciónEl acoplamiento de disco Oldham es adecuado para una amplia gama de aplicaciones.incluidas las aplicaciones de alta velocidad y torqueEstá diseñado para su uso con ejes de 4-40 mm de diámetro de perforación, y se monta de forma segura con el tipo de montaje de tornillo fijo.Con su rendimiento fiable, larga vida útil y excelente valor, el acoplamiento de eje Oldham es la opción ideal para muchas aplicaciones.
| Parámetro | Valor |
|---|---|
| Nombre del producto | Acoplamiento de eje Oldham |
| Tipo de montaje | Poner el tornillo |
| Duración | 18-77 mm |
| Torque de trabajo | 0.7-10.5 N.m. |
| Diámetro del taladro | 4 a 40 mm |
| Peso | 6-445 G |
| El color | De plata |
| Diámetro exterior | 16 a 70 mm |
| Velocidad máxima | 2500-9000 RPM |
| El material | de aluminio |
| El tipo | Se aplicarán las siguientes medidas: |
| Parámetro del modelo | Diámetro común del orificio d1, d2 | FD | - ¿ Qué? | LF | El LP | F: el precio | M. | torque de los tornillos de apretamiento (N.M.) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
El acoplamiento de eje de Oldham de la serie Tianniu GH tiene una característica de acoplamiento de eje rotativo que permite una conexión efectiva y eficiente entre dos ejes rotativos.Este acoplamiento de disco Oldham está hecho de un material de aluminio ligero de alta calidad y está disponible en una variedad de tamaños que van desde 6 a 445 gramosEl diámetro de broca de este acoplamiento de disco Oldham puede variar de 4 a 40 mm, lo que lo hace adecuado para muchas aplicaciones.Este acoplamiento Oldham Shaft es un producto fiable y duradero que ha sido diseñado para ofrecer una conexión confiable y rentable entre dos ejes giratoriosEs una solución ideal para aplicaciones tales como bombas, compresores y otras maquinarias donde es necesario el acoplamiento del eje de rotación.
Acoplamiento de eje Oldhames un acoplamiento de eje giratorio fabricado por Tianniu. Tiene el número de modelo GH Series y está diseñado y fabricado en China. Este acoplamiento de disco Oldham tiene un diámetro de perforación de 4-40 mm,una longitud de 18-77 mmEste acoplamiento de disco Oldham es perfecto para aplicaciones que requieren una alineación precisa y un funcionamiento sin problemas.
Nuestro equipo de expertos en Oldham Shaft Coupling se dedica a proporcionar a los clientes la más alta calidad de soporte técnico y servicio.para que podamos proporcionarle los mejores consejos y soluciones para sus necesidades.
Ofrecemos una variedad de servicios, incluyendo:
Estamos comprometidos a proporcionarle el más alto nivel de soporte técnico y servicio.Nuestro equipo de profesionales experimentados está disponible las 24 horas del día, los 7 días de la semana para ayudarle con cualquier pregunta o inquietud que pueda tener.Contacte con nosotros hoy para obtener más información sobre nuestros productos y servicios.
Los acoplamientos Oldham suelen estar envasados en bolsas de polietileno individuales.deben colocarse en una caja de cartón y sujetarse con envoltura de burbujas u otro material de protecciónLa caja debe estar etiquetada con las dimensiones y el propósito de los acoplamientos, así como el nombre y la dirección del cliente.
