Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO9001-2005
Número de modelo: GH 50*38
Pago y términos de envío
Cantidad de orden mínima: Negociación
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |

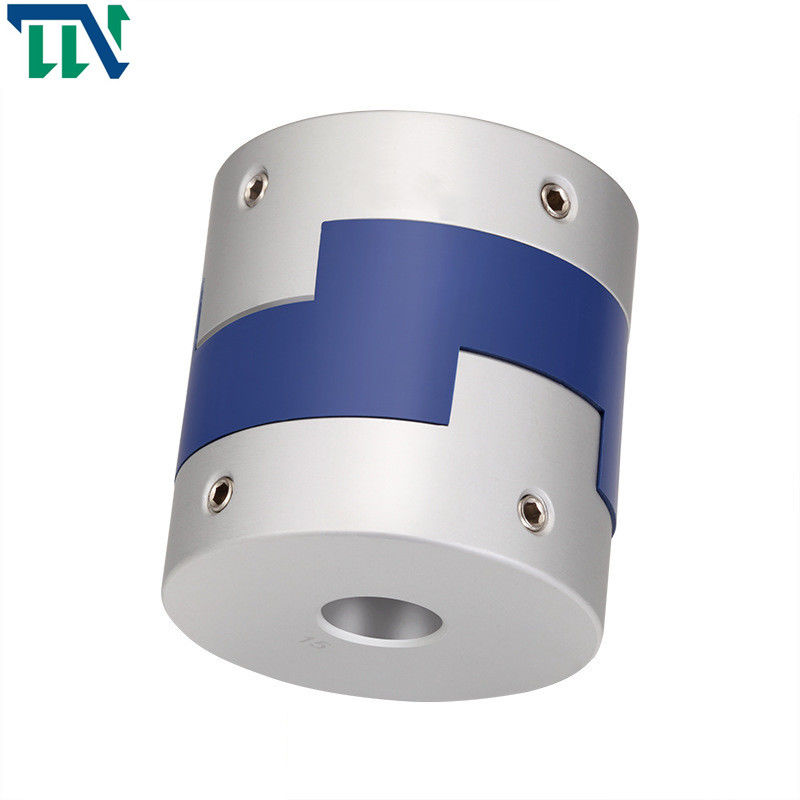

Acoplamiento de eje de Oldham |
Material: |
Acero de aluminio |
Diámetro interno: |
16-70m m |
Modelo: |
serie del gh |
Estructura: |
Acoplamiento de eje de Oldham |
Garantía: |
12 meses |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Flexible o rígido: |
Flexible |
Nombre: |
Acoplamiento de eje de Oldham |
Material: |
Acero de aluminio |
Diámetro interno: |
16-70m m |
Modelo: |
serie del gh |
Estructura: |
Acoplamiento de eje de Oldham |
Garantía: |
12 meses |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Flexible o rígido: |
Flexible |
Tipo acoplamiento del GH 20*25 M3 Oldham de eje para la conexión del mecanismo
Parámetros de los productos
Ficha técnica de la producción
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | SI | LP | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7,1 | 11,6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9,1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18,4 | 7,75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18,4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8,25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | Material de la metralla | tratamiento superficial | peso (G) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Aleación de aluminio de alta resistencia | P A 6 6 | Tratamiento de anodización | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
Introducción de productos
Principio de funcionamiento de acoplamiento cruzado del resbalador: los dos ejes son alineados escariando los agujeros y los pernos, y el esfuerzo de torsión es transmitido por la compresión y el esquileo de la barra del perno; El hombro en una mitad de acoplamiento se alinea con el surco en la otra mitad de acoplamiento. Los pernos que conectan los dos acoplamientos de la mitad pueden ser pernos ordinarios del grado y de B, y el esfuerzo de torsión se transmite por el momento de la fricción de la superficie común de los dos acoplamientos de la mitad. Generalmente, se utiliza el acero 45. Después del tratamiento térmico superficial, su dureza se mejora hasta cierto punto. Sin embargo, algunos fabricantes utilizan el acero Q275 por separado, así que el tratamiento térmico no se requiere.
El tipo acoplamiento de Oldham de eje se diseña para afianzar con abrazadera uniformemente alrededor del eje y para proporcionar la mayor retención que acoplamientos fijos del tornillo sin el eje dañino. Entonces apriete los tornillos de fijación para asegurar. Éstos son acoplamientos de Oldham
En primer lugar, su forma es ligera y conveniente de instalar, que ahorra la hora para el proceso y la producción de empresas. En segundo lugar, es resistente engrasar la corrosión y puede estar eléctricamente - aislado. Diversos elastómeros del resbalador están disponibles. El desplazamiento entre la manga del eje y el pedazo intermedio puede permitir desviaciones radiales y angulares grandes. El diseño especial del topetón en el centro puede desempeñar un papel favorable y permitir que las desviaciones angulares grandes sin el momento de flexión, para minimizar la carga axial.
En segundo lugar, tiene las ventajas de la estructura simple, de la gama de tallas ancha, del pequeño momento de inercia, del uso conveniente y de la inspección visual conveniente. La resistencia a la corrosión estupenda del aceite y el aislamiento eléctrico minimizan la carga axial causada por la desviación. El desplazamiento entre la manga del eje y el centro puede permitir la desviación radial y angular grande.
