Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: serie del gh
Pago y términos de envío
Cantidad de orden mínima: Negociación
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
nombre: |
Acoplamiento de eje de Oldham |
Material: |
Acero de aluminio |
Diámetro interno: |
16-70m m |
Modelo: |
serie del gh |
Estructura: |
Acoplamiento de eje de Oldham |
Garantía: |
12 meses |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Flexible o rígido: |
Flexible |
nombre: |
Acoplamiento de eje de Oldham |
Material: |
Acero de aluminio |
Diámetro interno: |
16-70m m |
Modelo: |
serie del gh |
Estructura: |
Acoplamiento de eje de Oldham |
Garantía: |
12 meses |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Flexible o rígido: |
Flexible |

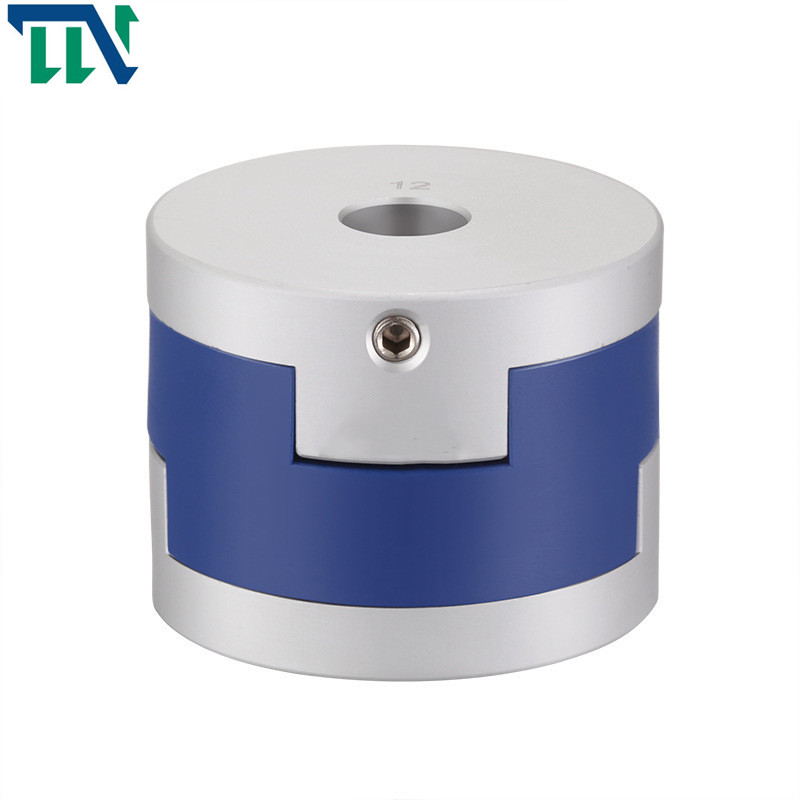

5 - acoplamiento de eje agujereado interno de 14m m Oldham para la fábrica
Introducción de productos
El tipo acoplamiento de Oldham de eje se diseña para afianzar con abrazadera uniformemente alrededor del eje y para proporcionar la mayor retención que acoplamientos fijos del tornillo sin el eje dañino. Entonces apriete los tornillos de fijación para asegurar. Éstos son acoplamientos de Oldham
Los productos ofrecen
>Los acoplamientos de eje de Oldham de la marca de Tianniu utilizan el material coloide son PA66 importados, que tiene buena resistencia de desgaste, resistencia a la corrosión y aislamiento eléctrico
Los acoplamientos de eje de Oldham de la marca del >Tianniu utilizan deslizar diseño pueden compensar la desviación radial y angular más con eficacia
Los acoplamientos de eje de Oldham de la marca del >Tianniu utilizan el diseño desmontable, fácil instalar
Acoplamientos de eje de Oldham de la marca del >Tianniu que sujetan el método de tornillo de fijación
La fábrica de Changzhou Tianniu es fabricante profesional de acoplamientos del ciruelo, de acoplamientos rígidos, de acoplamientos universales, de acoplamientos cruzados de la diapositiva, de acoplamientos de enrrollamiento, de acoplamientos de los bramidos, de acoplamientos dobles de la membrana y de otros productos. La empresa de transformación tiene un sistema de gestión completo y científico de la calidad.
Parámetros de los productos
Dibujos de la producción
Ficha técnica de la producción
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | SI | LP | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7,1 | 11,6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9,1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18,4 | 7,75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18,4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8,25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | Material de la metralla | tratamiento superficial | peso (G) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Aleación de aluminio de alta resistencia | P A 6 6 | Tratamiento de anodización | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
