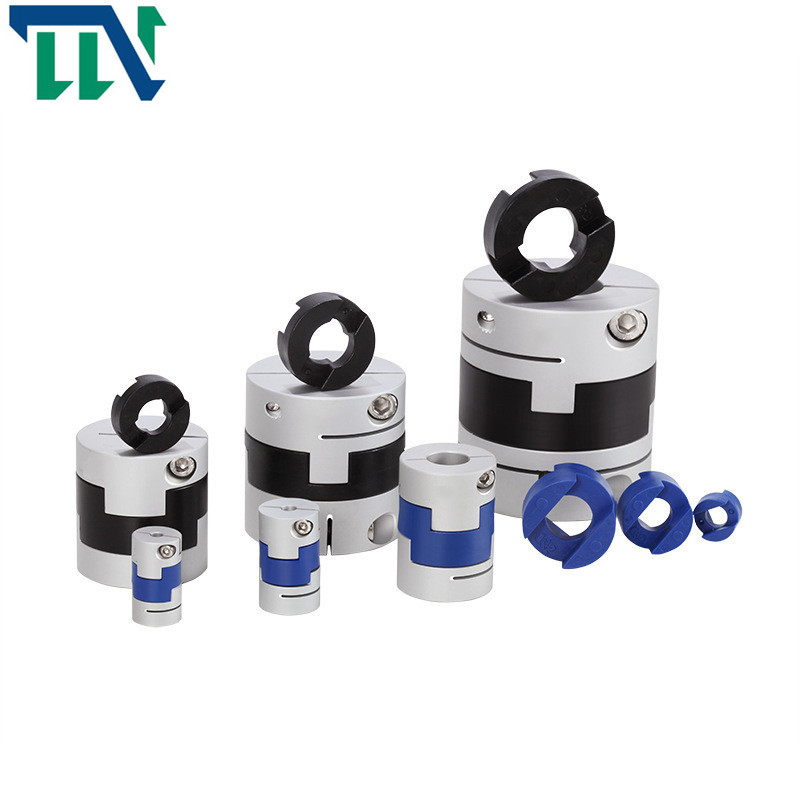

Acoplador de aluminio 63X71m m del eje de Oldham del acoplamiento flexible de la transmisión de poder

Brand Name:	Tianniu
Model Number:	GHC 63*71
MOQ:	Negociación
Precio:	negotiable
Delivery Time:	5-7 días laborables
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lugar de origen:

China

Certificación:

ISO 9001

Nombre:

Acoplamiento de eje de Oldham

Material:

Acero de aluminio

Diámetro interno:

16-70m m

Modelo:

Serie del GHC

Estructura:

Oldham que afianza el tipo con abrazadera

Garantía:

12 meses

Tratamiento superficial:

Tratamiento de la oxidación anódica

Flexible o rígido:

Flexible

Detalles de empaquetado:

Cartones por el envío del mar en aeroplano

Capacidad de la fuente:

10000 por mes

Resaltar:

acoplamiento flexible de aluminio 63X71m m

acoplamiento de eje flexible de aluminio

eje de Oldham

Product Description

Acoplamiento de eje del GHC 63X71 con la fijación con abrazadera para la conexión de la industria

Introducción de productos

El tipo acoplamiento de Oldham de eje se diseña para afianzar con abrazadera uniformemente alrededor del eje y para proporcionar la mayor retención que acoplamientos fijos del tornillo sin el eje dañino. Entonces apriete los tornillos de fijación para asegurar. Éstos son acoplamientos de Oldham. Somos fabricamos de producir toda clase de acoplamiento de eje. Los acoplamientos modificados para requisitos particulares son también aceptables.

1. El centro del acoplamiento está conectado con un resbalador cruzado

2. Se permiten la parte radial grande y las desviaciones angulares

3. Liquidación cero del oscilación

4. Altas rigidez y sensibilidad del esfuerzo de torsión

5. Estructura simple, resistencia a la corrosión del aceite y aislamiento del punto

Parámetros de los productos

Dibujos de la producción

Acoplador de aluminio 63X71m m del eje de Oldham del acoplamiento flexible de la transmisión de poder 0

Ficha técnica de la producción

parámetro modelo	diámetro agujereado común d1, d2	ΦD	L	SI	LP	F	M	ajuste del esfuerzo de torsión del tornillo (N.M)
GHC-16X21	4,5,6,6.35	16	21	8,6	11,6	2,5	M2.5	1
GHC-16X30	4,5,6,6.35	16	30	13,1	11,6	3	M2.5	1
GHC-20X22	5,6,6.35, 7,8	20	22	8,6	12,7	2,5	M2.5	1
GHC-20x33	5,6,6.35, 7,8	20	33	14,1	12,7	3	M2.5	1
GHC-25x28	5,6,6.35, 8,9,9.525, 10,11,12	25	28	11,7	16,65	3	M3	1,5
GHC-25X39	5,6,6.35, 8,9,9.525, 10,11,12	25	39	17,2	16,65	4,2	M3	1,5
GHC-32X33	5,6,8,9,9.525, 10,11,12.12.7, 14,15,16	32	33	14	19,5	3	M4	2,5
GHC-32X45	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	45	20	19,5	4,5	M4	2,5
GHC-40X50	8,9,9.525, 10,11,12,14,15,16,17,18,19	40	50	23	18,4	7	M5	7
GHC-45X46	8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22	45	46	21	18,4	7	M5	7
GHC-50X53	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	53	24	15	7,5	M6	12
GHC-50X58	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	58	26,5	17,5	8	M6	12
GHC-55X57	10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17,5	7,8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29,5	25	12	M8	20

parámetro modelo	Esfuerzo de torsión clasificado (N.M)*	excentricidad permisible (milímetro) *	ángulo de desviación permisible (°) *	desviación axial permisible (milímetro) *	velocidad máxima RPM	tiesura torsional estática (N.M/rad)	momento de inercia (Kg.M2)	Material de la manga del eje	Material de la metralla	tratamiento superficial	peso (G)
GHC-16X21	0,7	0,8	3	±0.2	8500	30	5.5x10-7	Aleación de aluminio de alta resistencia	P A 6 6	Tratamiento de anodización	8
GHC-16X30	0,7	0,8	3	±0.2	9000	30	5.9x10-7				12
GHC-20X22	1,2	1,2	3	±0.2	6500	58	1.3x10-6				13
GHC-20x33	1,2	1,2	3	±0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1,6	3	±0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1,6	3	±0.2	6000	130	4.5x10-6				35
GHC-32X33	4,5	2	3	±0.2	4500	270	1.3x10-5				48
GHC-32X45	4,5	2	3	±0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2,4	3	±0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2,5	3	±0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2,6	3	±0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	±0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3,2	3	±0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	±0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3,5	3	±0.2	2500	1260	4.1x10-5				520
