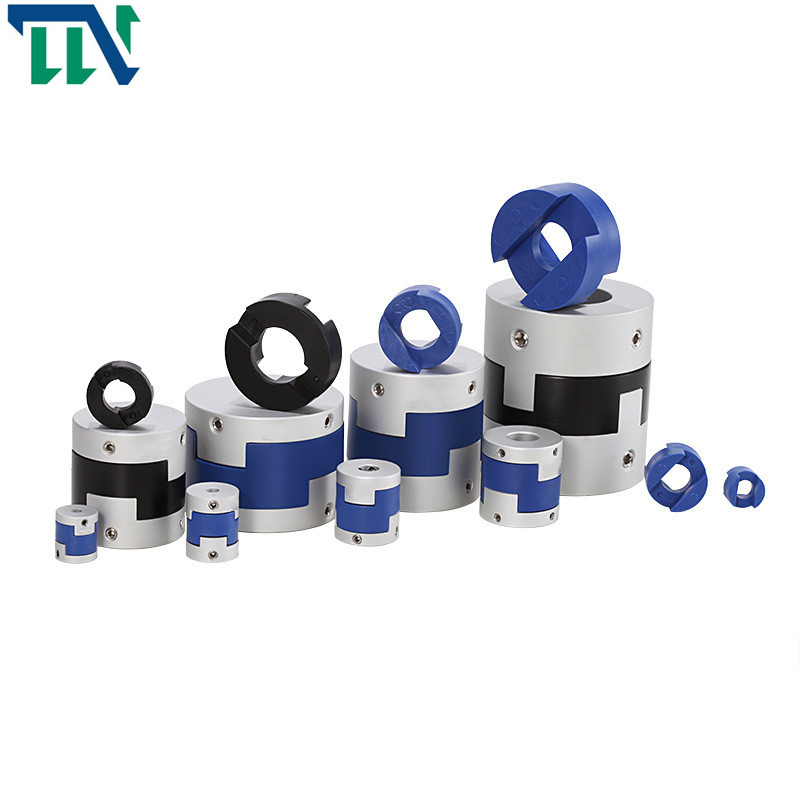

la abrazadera del acoplamiento de eje de 20mmX25m m Oldham sinterizó el mandíbula de aluminio M4

Name: la abrazadera del acoplamiento de eje de 20mmX25m m Oldham sinterizó el mandíbula de aluminio M4
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GH 20*25
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	GH 20*25
MOQ:	Negociación
Precio:	negotiable
Delivery Time:	5-7 días laborables
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lugar de origen:

China

Certificación:

ISO9001-2005

Nombre:

Acoplamiento de eje de Oldham

Material:

Acero de aluminio

Diámetro interno:

16-70m m

Modelo:

serie del gh

Estructura:

Acoplamiento de eje de Oldham

Garantía:

12 meses

Tratamiento superficial:

Tratamiento de la oxidación anódica

Flexible o rígido:

Flexible

Detalles de empaquetado:

Cartones por el envío del mar en aeroplano

Capacidad de la fuente:

10000 por mes

Resaltar:

acoplamiento de eje de 20m m

acoplamiento de eje de 25m m

proveedor del acoplamiento de Oldham

Product Description

Tipo acoplamiento del GH 20*25 M3 Oldham de eje para la conexión del mecanismo

Introducción de productos

El acoplamiento de eje refiere a la situación que dos porciones del dispositivo de transmisión de poder y del eje de rotación no están conectadas juntas durante el movimiento normal. También se utiliza a veces como dispositivo de seguridad para evitar que las piezas conectadas lleven la carga excesiva y para desempeñar el papel de la protección contra sobrecarga.

El tipo acoplamiento de Oldham de eje se diseña para afianzar con abrazadera uniformemente alrededor del eje y para proporcionar la mayor retención que acoplamientos fijos del tornillo sin el eje dañino. Entonces apriete los tornillos de fijación para asegurar. Éstos son acoplamientos de Oldham

Parámetros de los productos

la abrazadera del acoplamiento de eje de 20mmX25m m Oldham sinterizó el mandíbula de aluminio M4 0

Ficha técnica de la producción

parámetro modelo	diámetro agujereado común d1, d2	ΦD	L	SI	LP	F	M	ajuste del esfuerzo de torsión del tornillo (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11,7	16,65	5,58	M4	1,7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8,25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8,4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

parámetro modelo	Esfuerzo de torsión clasificado (N.M)*	excentricidad permisible (milímetro) *	ángulo de desviación permisible (°) *	desviación axial permisible (milímetro) *	velocidad máxima RPM	tiesura torsional estática (N.M/rad)	momento de inercia (Kg.M2)	Material de la manga del eje	Material de la metralla	tratamiento superficial	peso (G)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Aleación de aluminio de alta resistencia	P A 6 6	Tratamiento de anodización	6
GH-20X25	1,2	1,2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1,6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2,4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2,8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2,6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3,3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3,8	3	±0.2	2500	1260	3.9x10-4				445
