Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Número de modelo: serie del gh
Pago y términos de envío
Cantidad de orden mínima: Negociación
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
nombre: |
Acoplamiento de eje de Oldham |
Material: |
Acero de aluminio |
Diámetro interno: |
16-70m m |
Modelo: |
serie del gh |
Estructura: |
Acoplamiento de eje de Oldham |
Garantía: |
12 meses |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Flexible o rígido: |
Flexible |
nombre: |
Acoplamiento de eje de Oldham |
Material: |
Acero de aluminio |
Diámetro interno: |
16-70m m |
Modelo: |
serie del gh |
Estructura: |
Acoplamiento de eje de Oldham |
Garantía: |
12 meses |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Flexible o rígido: |
Flexible |

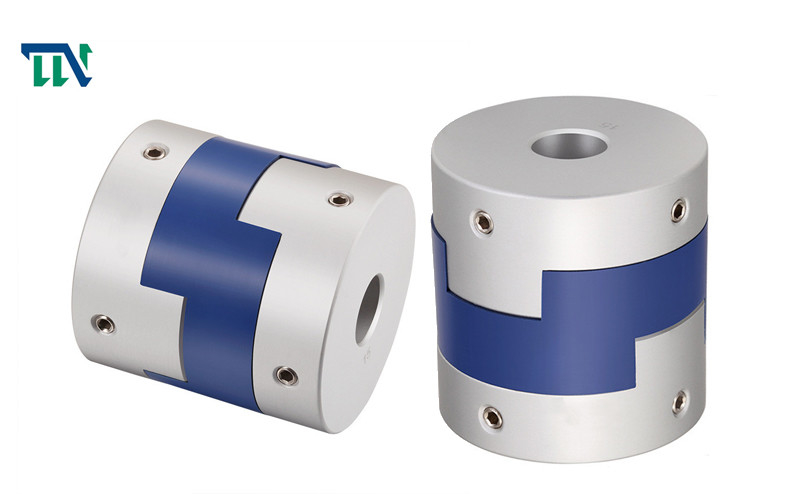

5 - acoplamiento de eje agujereado interno de 14m m Oldham para la fábrica
Introducción de productos
El tipo acoplamiento de Oldham de eje se diseña para afianzar con abrazadera uniformemente alrededor del eje y para proporcionar la mayor retención que acoplamientos fijos del tornillo sin el eje dañino. Entonces apriete los tornillos de fijación para asegurar. Éstos son acoplamientos de Oldham
Los productos ofrecen
>Los acoplamientos de eje de Oldham de la marca de Tianniu utilizan el material coloide son PA66 importados, que tiene buena resistencia de desgaste, resistencia a la corrosión y aislamiento eléctrico
Los acoplamientos de eje de Oldham de la marca del >Tianniu utilizan deslizar diseño pueden compensar la desviación radial y angular más con eficacia
Los acoplamientos de eje de Oldham de la marca del >Tianniu utilizan el diseño desmontable, fácil instalar
Acoplamientos de eje de Oldham de la marca del >Tianniu que sujetan el método de tornillo de fijación
Parámetros de los productos
Dibujos de la producción
Ficha técnica de la producción
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | SI | LP | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7,1 | 11,6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9,1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18,4 | 7,75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18,4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8,25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | Material de la metralla | tratamiento superficial | peso (G) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Aleación de aluminio de alta resistencia | P A 6 6 | Tratamiento de anodización | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
