Nombre: |
Acoplamiento de eje de Oldham |
Material: |
Acero de aluminio |
Diámetro interno: |
16-70m m |
Modelo: |
Serie del GHC |
Estructura: |
Oldham que afianza el tipo con abrazadera |
Garantía: |
12 meses |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Flexible o rígido: |
Flexible |
Nombre: |
Acoplamiento de eje de Oldham |
Material: |
Acero de aluminio |
Diámetro interno: |
16-70m m |
Modelo: |
Serie del GHC |
Estructura: |
Oldham que afianza el tipo con abrazadera |
Garantía: |
12 meses |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Flexible o rígido: |
Flexible |

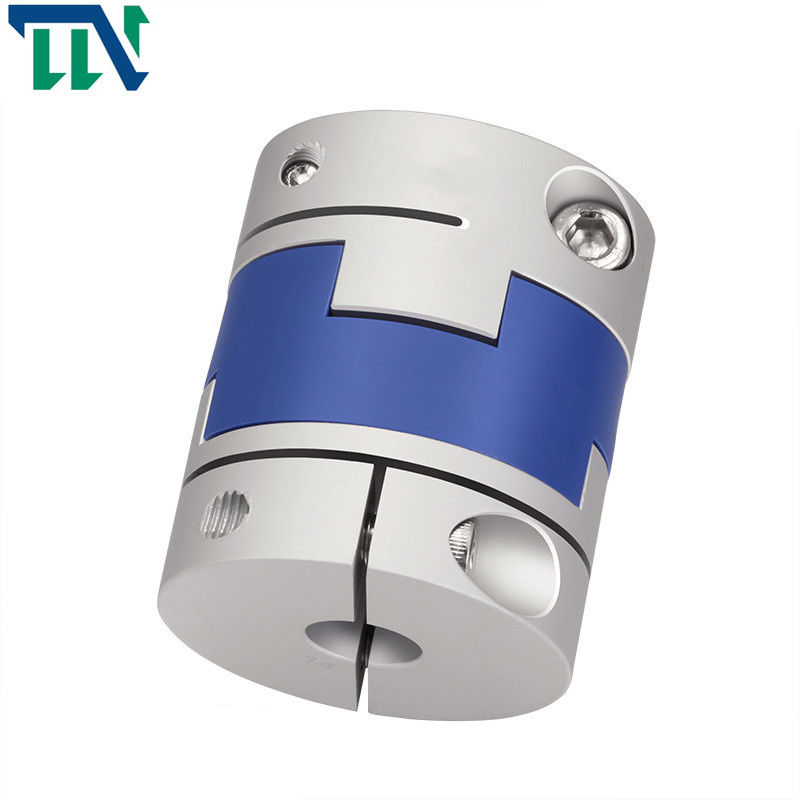

Acoplamiento cruzado flexible del resbalador del eje de fijación con abrazadera del GHC 32X45 Oldham para el mecanismo
Parámetros de los productos
Dibujos de la producción
Ficha técnica de la producción
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | SI | LP | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13,1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17,2 | 16,65 | 4,2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | Material de la metralla | tratamiento superficial | peso (G) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Aleación de aluminio de alta resistencia | P A 6 6 | Tratamiento de anodización | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3,2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
Introducción de productos
El tipo acoplamiento de Oldham de eje se diseña para afianzar con abrazadera uniformemente alrededor del eje y para proporcionar la mayor retención que acoplamientos fijos del tornillo sin el eje dañino. Entonces apriete los tornillos de fijación para asegurar. Éstos son acoplamientos de Oldham. Somos fabricamos de producir toda clase de acoplamiento de eje. Los acoplamientos modificados para requisitos particulares son también aceptables.
su forma es ligera y conveniente de instalar, que ahorra la hora para el proceso y la producción de empresas. En segundo lugar, es resistente engrasar la corrosión y puede estar eléctricamente - aislado. Diversos elastómeros del resbalador están disponibles. El desplazamiento entre la manga del eje y el pedazo intermedio puede permitir desviaciones radiales y angulares grandes. El diseño especial del topetón en el centro puede desempeñar un papel favorable y permitir que las desviaciones angulares grandes sin el momento de flexión, para minimizar la carga axial
Principio de funcionamiento de acoplamiento cruzado del resbalador: los dos ejes son alineados escariando los agujeros y los pernos, y el esfuerzo de torsión es transmitido por la compresión y el esquileo de la barra del perno; El hombro en una mitad de acoplamiento se alinea con el surco en la otra mitad de acoplamiento. Los pernos que conectan los dos acoplamientos de la mitad pueden ser pernos ordinarios del grado y de B, y el esfuerzo de torsión se transmite por el momento de la fricción de la superficie común de los dos acoplamientos de la mitad. Generalmente, se utiliza el acero 45. Después del tratamiento térmico superficial, su dureza se mejora hasta cierto punto. Sin embargo, algunos fabricantes utilizan el acero Q275 por separado, así que el tratamiento térmico no se requiere. Se combinan los dos acoplamientos y la placa intermedia. Aunque no haya rotación relativa, el eje impulsor corre en la misma velocidad que el eje impulsor para asegurar la eficacia de operación. El acoplamiento cruzado del resbalador es conveniente para muchas ocasiones, tales como tacómetro, codificador, barra del tornillo y maquinaria industrial
