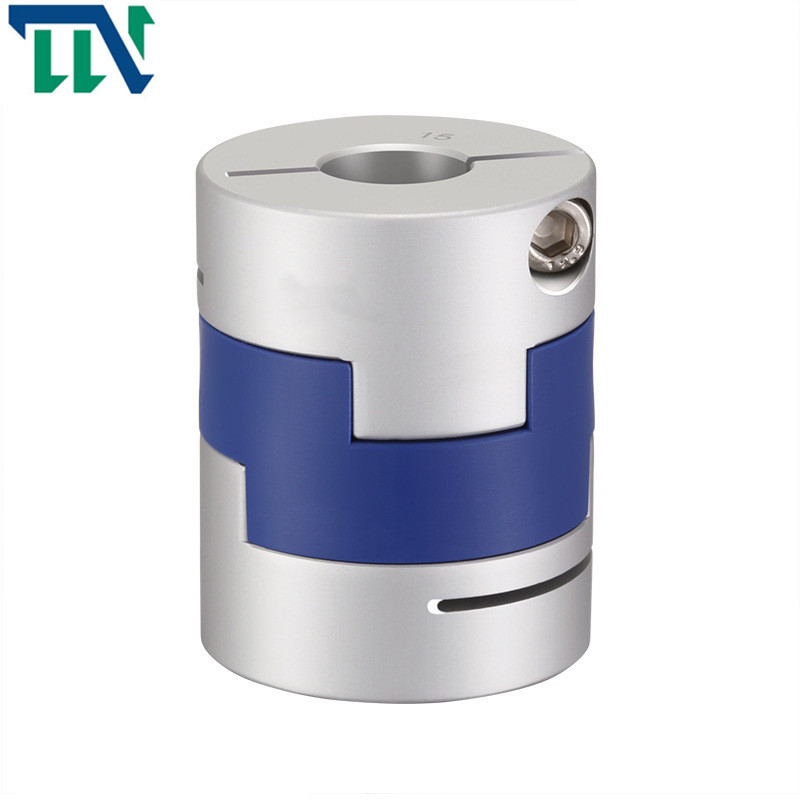

Jamones viejos que juntan el acoplador del eje flexible que afianza 40x50 con abrazadera GHC16

Name: Jamones viejos que juntan el acoplador del eje flexible que afianza 40x50 con abrazadera GHC16
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Serie del GHC
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Serie del GHC
MOQ:	Negociación
Precio:	negotiable
Delivery Time:	5-7 días laborables
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lugar de origen:

China

Certificación:

ISO 9001

Nombre:

Acoplamiento de eje de Oldham

Material:

Acero de aluminio

Diámetro interno:

16-70m m

Modelo:

Serie del GHC

Estructura:

Oldham que afianza el tipo con abrazadera

Garantía:

12 meses

Tratamiento superficial:

Tratamiento de la oxidación anódica

Flexible o rígido:

Flexible

Detalles de empaquetado:

Cartones por el envío del mar en aeroplano

Capacidad de la fuente:

10000 por mes

Resaltar:

viejo acoplamiento de los jamones flexible

acoplador viejo del eje flexible de los jamones

Fijación con abrazadera del acoplador del eje flexible

Product Description

Tipo flexible acoplamiento de Oldham de la aleación de aluminio de eje para la conexión del mecanismo

Los productos ofrecen

Tipo cruz del GHC Oldham del acoplamiento que desliza el acoplamiento de la abrazadera

> Estamos utilizando el material coloide somos PA66 importados, que tiene buena resistencia de desgaste, resistencia a la corrosión y aislamiento eléctrico
> estamos utilizando deslizando diseño podemos compensar la desviación radial y angular más con eficacia
> diseño desmontable, fácil instalar
> método de sujeción de tornillo de fijación

La fábrica de Changzhou Tianniu es fabricante profesional de acoplamientos del ciruelo, de acoplamientos rígidos, de acoplamientos universales, de acoplamientos cruzados de la diapositiva, de acoplamientos de enrrollamiento, de acoplamientos de los bramidos, de acoplamientos dobles de la membrana y de otros productos. La empresa de transformación tiene un sistema de gestión completo y científico de la calidad.

Parámetros de los productos

Dibujos de la producción

Jamones viejos que juntan el acoplador del eje flexible que afianza 40x50 con abrazadera GHC16 0

Ficha técnica de la producción

parámetro modelo	diámetro agujereado común d1, d2	ΦD	L	SI	LP	F	M	ajuste del esfuerzo de torsión del tornillo (N.M)
GHC-16X21	4,5,6,6.35	16	21	8,6	11,6	2,5	M2.5	1
GHC-16X30	4,5,6,6.35	16	30	13,1	11,6	3	M2.5	1
GHC-20X22	5,6,6.35, 7,8	20	22	8,6	12,7	2,5	M2.5	1
GHC-20x33	5,6,6.35, 7,8	20	33	14,1	12,7	3	M2.5	1
GHC-25x28	5,6,6.35, 8,9,9.525, 10,11,12	25	28	11,7	16,65	3	M3	1,5
GHC-25X39	5,6,6.35, 8,9,9.525, 10,11,12	25	39	17,2	16,65	4,2	M3	1,5
GHC-32X33	5,6,8,9,9.525, 10,11,12.12.7, 14,15,16	32	33	14	19,5	3	M4	2,5
GHC-32X45	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	45	20	19,5	4,5	M4	2,5
GHC-40X50	8,9,9.525, 10,11,12,14,15,16,17,18,19	40	50	23	18,4	7	M5	7
GHC-45X46	8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22	45	46	21	18,4	7	M5	7
GHC-50X53	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	53	24	15	7,5	M6	12
GHC-50X58	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	58	26,5	17,5	8	M6	12
GHC-55X57	10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17,5	7,8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29,5	25	12	M8	20

parámetro modelo	Esfuerzo de torsión clasificado (N.M)*	excentricidad permisible (milímetro) *	ángulo de desviación permisible (°) *	desviación axial permisible (milímetro) *	velocidad máxima RPM	tiesura torsional estática (N.M/rad)	momento de inercia (Kg.M2)	Material de la manga del eje	Material de la metralla	tratamiento superficial	peso (G)
GHC-16X21	0,7	0,8	3	±0.2	8500	30	5.5x10-7	Aleación de aluminio de alta resistencia	P A 6 6	Tratamiento de anodización	8
GHC-16X30	0,7	0,8	3	±0.2	9000	30	5.9x10-7				12
GHC-20X22	1,2	1,2	3	±0.2	6500	58	1.3x10-6				13
GHC-20x33	1,2	1,2	3	±0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1,6	3	±0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1,6	3	±0.2	6000	130	4.5x10-6				35
GHC-32X33	4,5	2	3	±0.2	4500	270	1.3x10-5				48
GHC-32X45	4,5	2	3	±0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2,4	3	±0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2,5	3	±0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2,6	3	±0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	±0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3,2	3	±0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	±0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3,5	3	±0.2	2500	1260	4.1x10-5				520
