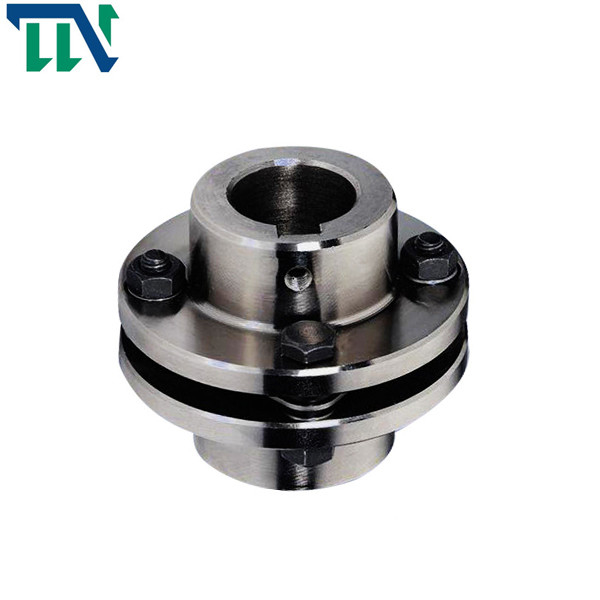

Solo diafragma flexible que junta paso doble

Tipo acoplamiento de la abrazadera del diafragma del paso doble de la aleación de aluminio de GST solo

Los productos ofrecen

El acoplamiento es una parte mecánica usada para conectar dos ejes (eje impulsor y eje impulsor) en diversos mecanismos para girar junto para transmitir el esfuerzo de torsión. En la transmisión de poder de alta velocidad y resistente, algunos acoplamientos también tienen las funciones de amortiguar, de humedecer y de mejorar el funcionamiento dinámico de shafting.

El acoplamiento del diafragma pertenece al acoplamiento flexible del metal, que es un dispositivo de transmisión que utiliza el diafragma elástico del metal como elemento flexible para transmitir el esfuerzo de torsión. Sus características principales son: capacidad grande del esfuerzo de torsión de la transmisión, deformación del diafragma de absorber el desalineamiento de la unidad, ningún movimiento relativo entre las piezas, ningún desgaste, ningún ruido, vida larga de la reducción de la vibración, y ninguna necesidad de la lubricación. La tiesura torsional y la velocidad crítica pueden ser ajustadas cambiando el grueso externo del diámetro o de pared de la sección intermedia, de tal modo mejorando las características torsionales de la vibración de la unidad.

El acoplamiento del diafragma consiste en por lo menos un diafragma y las mangas de dos ejes. El diafragma se fija al buje generalmente sin el aflojamiento o causar del contragolpe entre el diafragma y el buje. Algunos fabricantes ofrecen dos diafragmas, mientras que otros ofrecen tres diafragmas, con uno o dos elementos rígidos en el centro, y los dos lados se atan al buje. La diferencia entre el acoplamiento del solo-diafragma y el acoplamiento del doble-diafragma es la capacidad de manejar diversas desviaciones. Puesto que requiere el doblez complejo del diafragma, el acoplamiento del solo-diafragma no es conveniente para la excentricidad. El acoplamiento del doble-diafragma se puede doblar en diversas direcciones al mismo tiempo para compensar excentricidad

Parámetros de los productos
