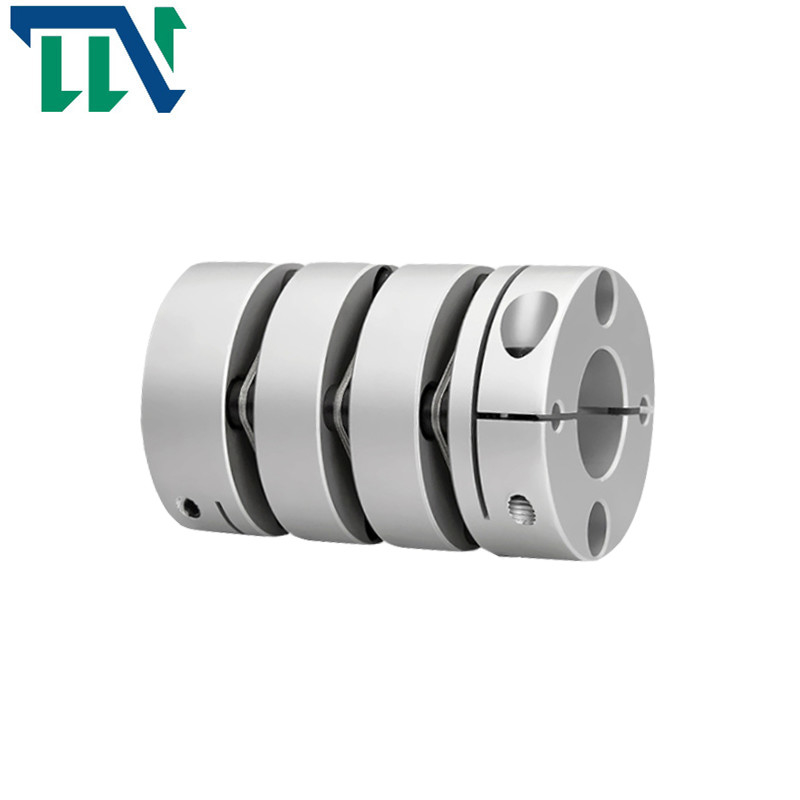

El acoplamiento de eje de tres diafragmas apresura alta seguridad del esfuerzo de torsión

Name: El acoplamiento de eje de tres diafragmas apresura alta seguridad del esfuerzo de torsión
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Serie del GW
Price: 149.10 USD
Availability: InStock

Detalles del producto

Lugar de origen: China

Nombre de la marca: Tianniu

Certificación: ISO-9001

Número de modelo: Serie del GW

Pago y términos de envío

Cantidad de orden mínima: 2 PCS

Precio: negotiable

Detalles de empaquetado: Cartones por el envío del mar en aeroplano

Tiempo de entrega: 5-7 días laborables

Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Capacidad de la fuente: 10000 por mes

Obtenga el mejor precio

Contacta ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            seguridad de acoplamiento Tianniu del diafragma, velocidad de acoplamiento Tianniu del diafragma, tipo acoplamiento Tianniu del diafragma


Modelo:	Diafragma de la aleación de aluminio del GW tres que afianza el acoplamiento con abrazadera	Material:	Aleación de aluminio
Estructura:	Diafragma tres que afianza el acoplamiento con abrazadera	Tamaño de diámetro interior:	19-82m m
Garantía:	12 meses	Materia del elastómero:	PA66
Tratamiento superficial:	Tratamiento de la oxidación anódica

Modelo:	Diafragma de la aleación de aluminio del GW tres que afianza el acoplamiento con abrazadera
Material:	Aleación de aluminio
Estructura:	Diafragma tres que afianza el acoplamiento con abrazadera
Tamaño de diámetro interior:	19-82m m
Garantía:	12 meses
Materia del elastómero:	PA66
Tratamiento superficial:	Tratamiento de la oxidación anódica

Descripción

El acoplamiento de eje de tres diafragmas apresura alta seguridad del esfuerzo de torsión

Diafragma de la aleación de aluminio del GW tres que afianza el acoplamiento con abrazadera

Los productos ofrecen

>La alta rigidez del esfuerzo de torsión, puede controlar exactamente la rotación del eje, puede realizar control de alta precisión
el diseño de alargamiento del >The puede compensar la desviación de la parte radial, angular y axial más con eficacia
>Designed para el servo y el motor de escalonamiento
hueco del >No entre el eje y la conexión de la manga, general para la rotación positiva y negativa
inercia del >Low, conveniente para la operación de alta velocidad
el diafragma del >The se hace del acero de la primavera con resistencia excelente del cansancio
método >Fastening de tornillo de fijación

Parámetros de los productos

El acoplamiento de eje de tres diafragmas apresura alta seguridad del esfuerzo de torsión 0

parámetro modelo	diámetro agujereado común d1, d2	ΦD	L	SI	LP	d3	S	F	M	ajuste del esfuerzo de torsión del tornillo (N.M)
GW-19X34	3,4,5,6,6.35, 7,8	19	34	9,1	5,2	Φ9	1,8	3,3	M2.5	1
GW-26X44.5	5,6,6.35, 7,8,9,9.525, 10,11,12,14	26	44,5	11,65	6,5	Φ12.5	2,6	3,9	M3	1,5
GW-32X54	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,	32	54	12,25	9,5	Φ15	3,5	3,85	M3	1,5
GW-34X58	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16	34	58	14,25	9,5	Φ16	3,5	4,85	M4	2,5
GW-39X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19	39	65,5	14,9	11,2	Φ19.3	4,5	5	M4	2,5
GW-44X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20, 22,24	44	65,5	14,9	11,2	Φ22.5	4,5	5	M4	2,5
GW-50X80	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19, 20,22, 24,25	50	80	20,6	12,2	Φ23	4,8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19,75	13,5	Φ32.5	5,5	6,4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23,35	15,7	Φ38.3	6,3	7,7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45.5	8	9,7	M8	20

parámetro modelo	Esfuerzo de torsión clasificado (N.M)*	excentricidad permisible (milímetro) *	ángulo de desviación permisible (°) *	desviación axial permisible (milímetro) *	velocidad máxima RPM	tiesura torsional estática (N.M/rad)	momento de inercia (Kg.M2)	Material de la manga del eje	Material de la metralla	tratamiento superficial	peso (G)
GW-19X34	1	0,12	2	±0.2	10000	140	1.1x10-6	Aleación de aluminio de alta resistencia	SUS 304 Acero de la primavera	Tratamiento de anodización	18
GW-26X44.5	1,5	0,15	2	±0.33	10000	680	3.6x10-6				45
GW-32X54	2	0,17	2	±0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0,17	2	±0.4	10000	1550	1.3x10-5				97
GW-39X65.5	6	0,22	2	±0.5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0,22	2	±0.6	10000	2700	4.5x10-5				189
GW-50X80	18	0,1	2	±0.65	10000	4500	4.5x10-5				335
GW-56X83	25	0,27	2	±0.8	10000	7900	1.9x10-4				413
GW-68X97	60	0,31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
