Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO 9001
Número de modelo: Serie de GRC
Pago y términos de envío
Cantidad de orden mínima: PC 1
Precio: negotiable
Detalles de empaquetado: Aeroplano de envío del mar de los cartones que envía 0.08-0.17KG
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
nombre: |
Acoplamiento de eje del bramido |
Estructura: |
Acoplamiento de eje del bramido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
16-55m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de oxidación anódica |
nombre: |
Acoplamiento de eje del bramido |
Estructura: |
Acoplamiento de eje del bramido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
16-55m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de oxidación anódica |

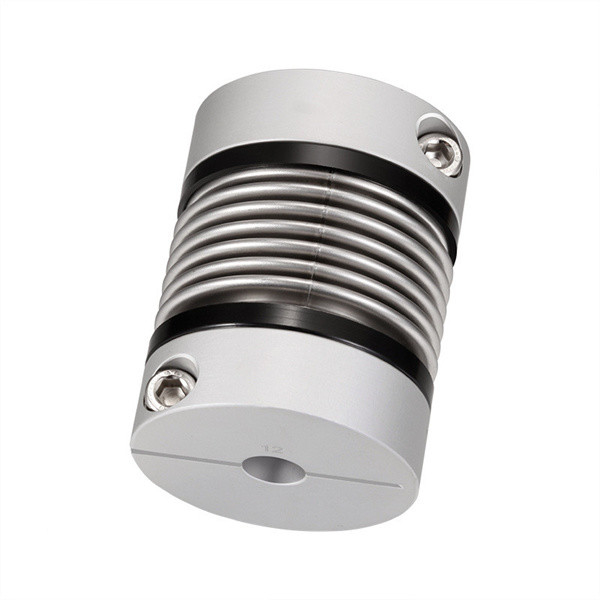

Codificador caminado de acero del acoplamiento de eje de la serie del acoplamiento de eje de los bramidos GRC
Introducción de productos
El acoplamiento de los bramidos utiliza la soldadura o el enlace de paredes delgadas acanalada del tubo (bramidos) directamente con los dos acoplamientos de la mitad para transmitir el movimiento. El acoplamiento tiene las ventajas de la estructura simple, pequeña dimensión total, proceso e instalación conveniente y alta exactitud de la transmisión. Se utiliza principalmente en los pequeños mecanismos de la maquinaria y de control de la precisión del poder que requieren la estructura compacta y la alta exactitud de la transmisión.
Los productos ofrecen
> El material es aleación de aluminio, y los bramidos medios se hacen del acero inoxidable con resistencia a la corrosión excelente
> la soldadura de laser se utiliza entre los bramidos y la manga del eje, con la liquidación cero de la rotación, conveniente para la rotación delantera y reversa
> la estructura de los bramidos puede compensar con eficacia la desviación radial, angular y axial
> diseñado para el motor de pasos del motor servo
> método de sujeción de tornillo de fijación
La fábrica de Changzhou Tianniu es fabricante profesional de acoplamientos del ciruelo, de acoplamientos rígidos, de acoplamientos universales, de acoplamientos cruzados de la diapositiva, de acoplamientos de enrrollamiento, de acoplamientos de los bramidos, de acoplamientos dobles de la membrana y de otros productos. La empresa de transformación tiene un sistema de gestión completo y científico de la calidad.
Parámetros de los productos
Dibujos del producto
Dimensiones del producto
| Modelo | Diámetro interior de D1 D2 | øD | L | L1 | L2 | L3 | N | C | F | M | Esfuerzo de torsión de la llave (N·M) |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5,5 | 2-M4x16 | 3,5 |
| GRC-40x55 | 8,9,9.525, 10,11, 12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13,6 | 6,5 | 2-M4x20 | 3,5 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
