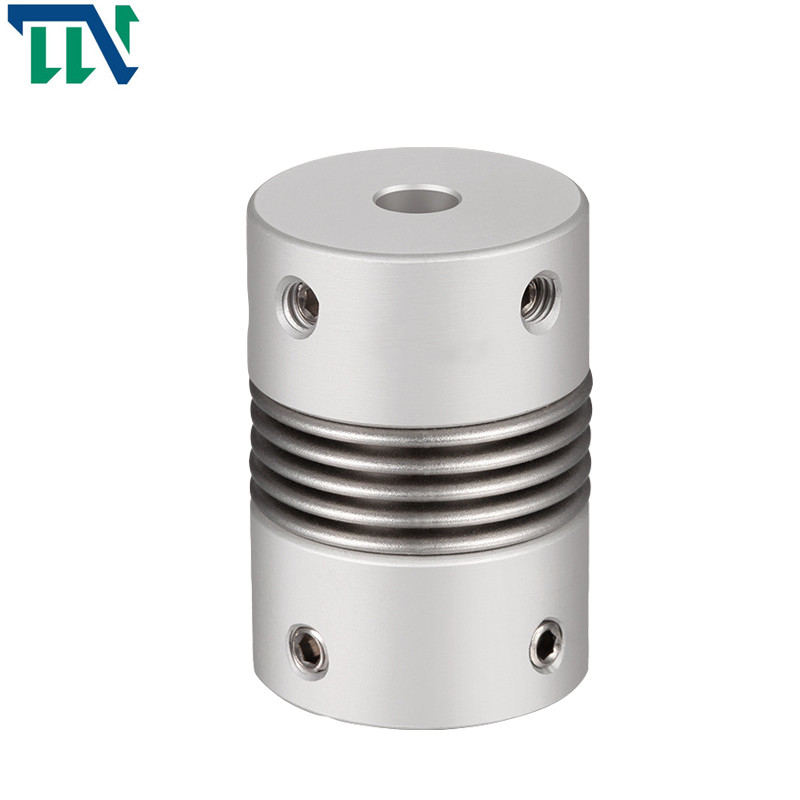

El aluminio grita el tornillo de presión 16m m 19m m del arrancador de motor del bramido del acoplamiento de eje

Brand Name:	Tianniu
Model Number:	Serie de GR
MOQ:	1 PCS
Precio:	negotiable
Delivery Time:	3-5 días laborables
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lugar de origen:

China

Certificación:

ISO 9001

nombre:

Acoplamiento de eje del bramido

Estructura:

Acoplamiento de eje del bramido

Material:

Acero de aluminio

Tamaño de diámetro interior:

16-55m m

Garantía:

12 meses

Materia del elastómero:

PA66

Tratamiento superficial:

Tratamiento de la oxidación anódica

Detalles de empaquetado:

Cartones por el envío del mar en aeroplano

Capacidad de la fuente:

10000 por mes

Resaltar:

acoplamientos de aluminio Tianniu del bramido

Los acoplamientos de eje gritan el arrancador de motor Tianniu

acoplamientos de eje 16m m Tianniu

Product Description

La aleación de aluminio grita el acoplamiento del tornillo de presión para el arrancador de motor

Introducción de productos

Se utilizan los acoplamientos de los bramidos donde la rotación exacta, las velocidades, y el movimiento dinámico deben ser transmitidos. Exhiben el contragolpe cero y un nivel de la tiesura torsional, ofreciendo ventajas distintas del funcionamiento. Pero el apresto apropiado y la dirección son críticos a la puesta en práctica theirsuccessful.

Los productos ofrecen

>El material es aleación de aluminio, y los bramidos medios se hacen del acero inoxidable con resistencia a la corrosión excelente
la soldadura del >Laser se utiliza entre los bramidos y la manga del eje, con la liquidación cero de la rotación, conveniente para la rotación delantera y reversa
la estructura de los >Bellows puede compensar con eficacia la desviación radial, angular y axial
>Designed para el motor de pasos del motor servo
método >Fastening de tornillo de presión

Parámetros de los productos

Dibujos del producto

El aluminio grita el tornillo de presión 16m m 19m m del arrancador de motor del bramido del acoplamiento de eje 0

Dimensiones del producto

parámetro modelo	diámetro agujereado común d1, d2	ΦD	L	LI	L2	L3	N	F	M	ajuste del esfuerzo de torsión del tornillo (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

parámetro modelo	Esfuerzo de torsión clasificado (N.M)*	excentricidad permisible (milímetro) *	ángulo de desviación permisible (°) *	desviación axial permisible (milímetro) *	velocidad máxima RPM	tiesura torsional estática (N.M/rad)	momento de inercia (Kg.M2)	Material de la manga del eje	tratamiento superficial	peso (G)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Aleación de aluminio de alta resistencia	Tratamiento de anodización	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
