Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO 9001
Número de modelo: GRC 2025*37
Pago y términos de envío
Cantidad de orden mínima: 1 PCS
Precio: negotiable
Detalles de empaquetado: Aeroplano de envío del mar de los cartones que envía 0.08-0.17KG
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Acoplamiento de eje del bramido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
25m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
0.06KG |
Nombre: |
Acoplamiento de eje del bramido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
25m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
0.06KG |

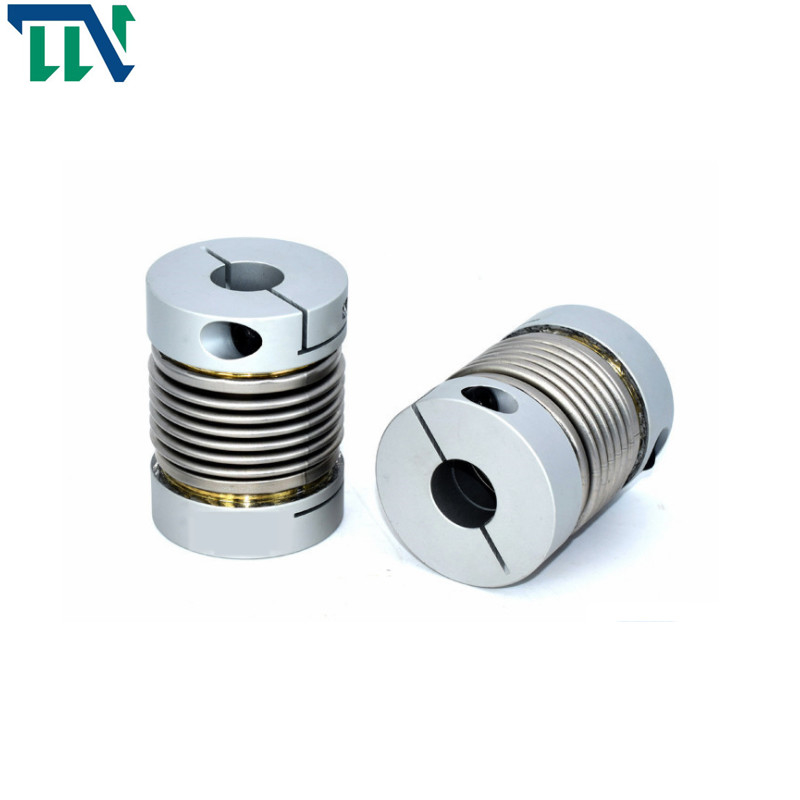

El acero grita el acoplamiento de eje de fijación con abrazadera caminó para el codificador
Introducción de productos
El acoplamiento de los bramidos utiliza la soldadura o el enlace de paredes delgadas acanalada del tubo (bramidos) directamente con los dos acoplamientos de la mitad para transmitir el movimiento. El acoplamiento tiene las ventajas de la estructura simple, pequeña dimensión total, proceso e instalación conveniente y alta exactitud de la transmisión. Se utiliza principalmente en los pequeños mecanismos de la maquinaria y de control de la precisión del poder que requieren la estructura compacta y la alta exactitud de la transmisión.
1. El acoplamiento de los bramidos no tiene ninguna liquidación y alta sensibilidad
2. Alta elasticidad, una mejor protección del equipo
3. Puede absorber la vibración y compensar desviaciones radiales, angulares y axiales al mismo tiempo
4. Resistencia de la mancha de aceite y resistencia a la corrosión fuerte
5. Las características torsionales de la rigidez, a la derecha y a la izquierda de la rotación son exactamente lo mismo
6. De uso general en máquinas herramientas CNC, poniendo en un índice los discos y la otra maquinaria industrial
Los productos ofrecen
>El material es aleación de aluminio, y los bramidos medios se hacen del acero inoxidable con resistencia a la corrosión excelente
la soldadura del >Laser se utiliza entre los bramidos y la manga del eje, con la liquidación cero de la rotación, conveniente para la rotación delantera y reversa
la estructura de los >Bellows puede compensar con eficacia la desviación radial, angular y axial
>Designed para el motor de pasos del motor servo
método >Fastening de tornillo de fijación
Parámetros de los productos
Dibujos del producto
Dimensiones del producto
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | tratamiento superficial | peso (G) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Aleación de aluminio de alta resistencia | Tratamiento de anodización | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
