Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO 9001
Número de modelo: GR55*57
Pago y términos de envío
Cantidad de orden mínima: 1 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 3-5 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Acoplamiento de eje del bramido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
16-55m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
85g |
Nombre: |
Acoplamiento de eje del bramido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
16-55m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
85g |

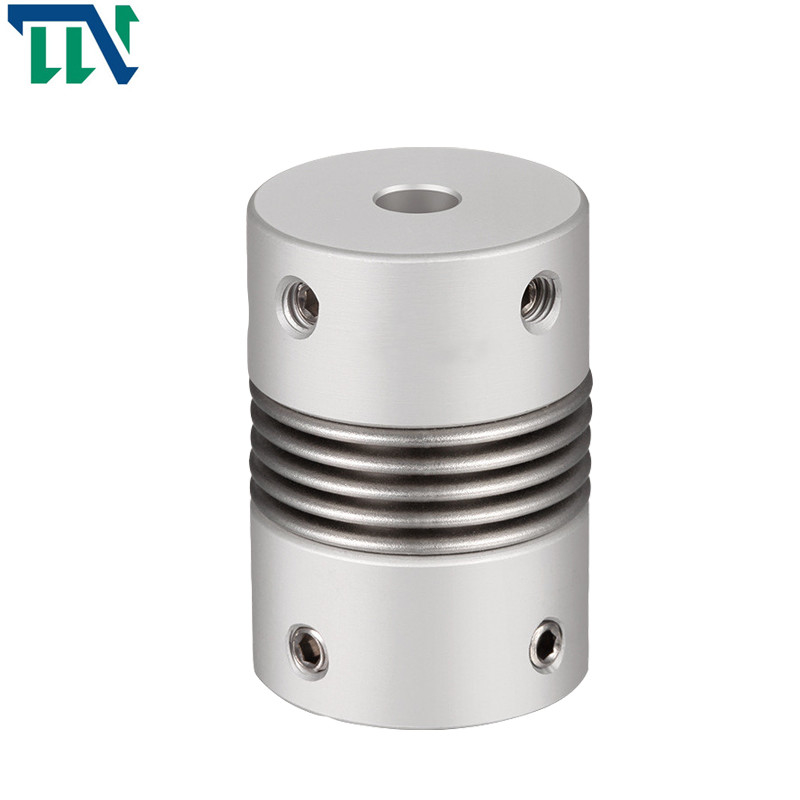

Tornillo de presión de aluminio de los bramidos del acoplamiento de eje del bramido de GR 55X57 M6 para el motor servo
Los productos ofrecen
1. El acoplamiento de los bramidos no tiene ninguna liquidación y alta sensibilidad
2. Alta elasticidad, una mejor protección del equipo
3. Puede absorber la vibración y compensar desviaciones radiales, angulares y axiales al mismo tiempo
4. Resistencia de la mancha de aceite y resistencia a la corrosión fuerte
5. Las características torsionales de la rigidez, a la derecha y a la izquierda de la rotación son exactamente lo mismo
6. De uso general en máquinas herramientas CNC, poniendo en un índice los discos y la otra maquinaria industrial
Parámetros de los productos
Dibujos del producto
Dimensiones del producto
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | LI | L2 | L3 | N | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GR-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M3 | 0,7 |
| GR-20x32 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 0,7 |
| GR-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M4 | 1,7 |
| GR-25x37 | 6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M4 | 1,7 |
| GR-32x42 | 8,9,10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M5 | 4 |
| GR-40x51 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 51 | 9,5 | 6 | 20 | 34,5 | 5,5 | M5 | 4 |
| GR-55x57 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51,9 | 6,25 | M6 | 7 |
| GR-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 8,9 | M6 | 7 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | tratamiento superficial | peso (G) |
| GR-16x27 | 0,8 | 0,1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7.9x10-7 | Aleación de aluminio de alta resistencia | Tratamiento de anodización | 8 |
| GR-20x32 | 1,5 | 0,1 | 2 | + 0,6 -1,8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| GR-25x37 | 2,0 | 0,15 | 2 | + 0,6 -1,8 | 15000 | 330 | 6.7x10-6 | 30 | ||
| GR-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6,4 | 0,3 | 2 | + 0,8 -2,5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0,3 | 2 | + 0,8 -2,5 | 9000 | 860 | 2.8x10-5 | 170 | ||
| GR-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 4500 | 900 | 2.3x10-5 | 280 |
