Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO 9001
Número de modelo: GRC 55*72
Pago y términos de envío
Cantidad de orden mínima: 1 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar o por el aire
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Acoplamiento de eje del bramido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
55m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
0.38kg |
Nombre: |
Acoplamiento de eje del bramido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
55m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
0.38kg |

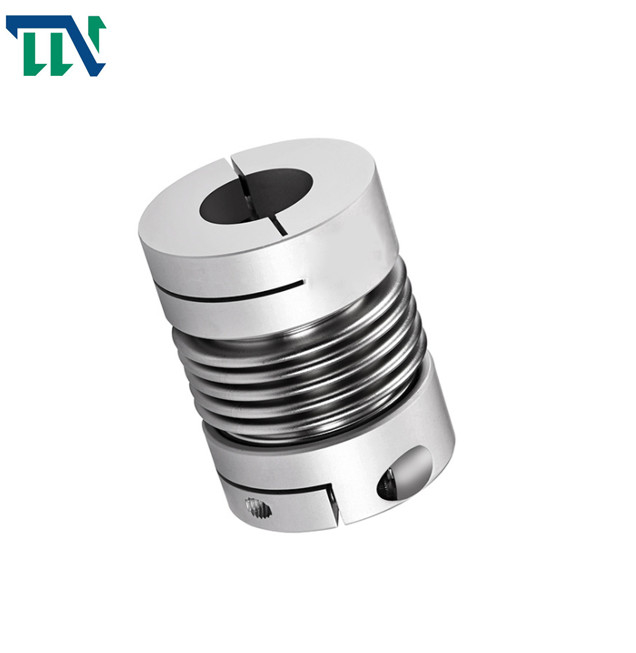

El acero grita el acoplamiento de eje de fijación con abrazadera caminó para el codificador
Parámetros de los productos
Dibujos del producto
Dimensiones del producto
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | tratamiento superficial | peso (G) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Aleación de aluminio de alta resistencia | Tratamiento de anodización | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
Introducción de productos
El acoplamiento de los bramidos utiliza la soldadura o el enlace de paredes delgadas acanalada del tubo (bramidos) directamente con los dos acoplamientos de la mitad para transmitir el movimiento. El acoplamiento tiene las ventajas de la estructura simple, pequeña dimensión total, proceso e instalación conveniente y alta exactitud de la transmisión. Se utiliza principalmente en los pequeños mecanismos de la maquinaria y de control de la precisión del poder que requieren la estructura compacta y la alta exactitud de la transmisión. La pared fina y uniforme del tubo del acoplamiento de los bramidos hace que produce la carga que lleva muy baja, mantiene la cantidad constante de cada punto giratorio, a diferencia de otros acoplamientos que destruyan el alto punto de carga y el punto de carga bajo del ciclo, y mantiene rigidez al llevar la carga del esfuerzo de torsión. Para las ocasiones corrosivas, Wansheng que junta Co., Ltd. puede proveer de acoplamientos de los bramidos las mangas de acero inoxidables del eje, pero este los aumentos el peso y reduce las ventajas del funcionamiento de esta clase de acoplamiento
El elemento elástico del acoplamiento de los bramidos es bramidos del metal de la precisión, que se divide en serie flexible y serie rígida. La serie flexible tiene gran elasticidad y es de uso frecuente en ocasiones micro tales como codificadores y sensores. La serie rígida se utiliza principalmente en motores servos, máquinas herramientas CNC (centros de mecanización) y otras ocasiones
