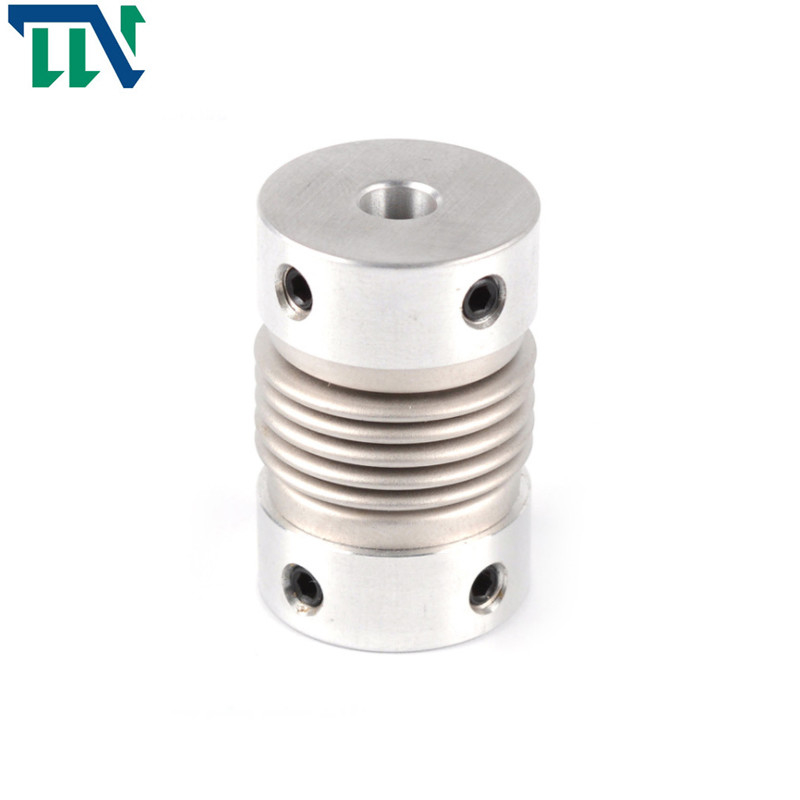

el metal de acero inoxidable grita el acoplamiento con la fijación del eje con abrazadera 20X32m m mecánicos

Brand Name:	Tianniu
Model Number:	GR 20*32
MOQ:	1 PCS
Precio:	negotiable
Delivery Time:	3-5 días laborables
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lugar de origen:

China

Certificación:

ISO 9001

Nombre:

Acoplamiento de eje del bramido

Estructura:

Acoplamiento de eje del bramido

Material:

Acero de aluminio

Tamaño de diámetro interior:

16-55m m

Garantía:

12 meses

Materia del elastómero:

PA66

tratamiento superficial:

Tratamiento de la oxidación anódica

Peso:

0.013KG

Detalles de empaquetado:

Cartones por el envío del mar en aeroplano

Capacidad de la fuente:

10000 por mes

Resaltar:

acoplamiento 20X32m m de los bramidos del metal

acoplamiento de acero inoxidable de los bramidos

acoplamiento del metal del bramido

Product Description

La aleación de aluminio de GR 20X32 grita el acoplamiento del tornillo de presión para mecánico

Introducción de productos

El acoplamiento de los bramidos utiliza la soldadura o el enlace de paredes delgadas acanalada del tubo (bramidos) directamente con los dos acoplamientos de la mitad para transmitir el movimiento. El acoplamiento tiene las ventajas de la estructura simple, pequeña dimensión total, proceso e instalación conveniente y alta exactitud de la transmisión. Se utiliza principalmente en los pequeños mecanismos de la maquinaria y de control de la precisión del poder que requieren la estructura compacta y la alta exactitud de la transmisión.

Parámetros de los productos

Dibujos del producto

el metal de acero inoxidable grita el acoplamiento con la fijación del eje con abrazadera 20X32m m mecánicos 0

Dimensiones del producto

parámetro modelo	diámetro agujereado común d1, d2	ΦD	L	LI	L2	L3	N	F	M	ajuste del esfuerzo de torsión del tornillo (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

parámetro modelo	Esfuerzo de torsión clasificado (N.M)*	excentricidad permisible (milímetro) *	ángulo de desviación permisible (°) *	desviación axial permisible (milímetro) *	velocidad máxima RPM	tiesura torsional estática (N.M/rad)	momento de inercia (Kg.M2)	Material de la manga del eje	tratamiento superficial	peso (G)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Aleación de aluminio de alta resistencia	Tratamiento de anodización	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280

Los productos ofrecen

>El material es aleación de aluminio, y los bramidos medios se hacen del acero inoxidable con resistencia a la corrosión excelente
la soldadura del >Laser se utiliza entre los bramidos y la manga del eje, con la liquidación cero de la rotación, conveniente para la rotación delantera y reversa
la estructura de los >Bellows puede compensar con eficacia la desviación radial, angular y axial
>Designed para el motor de pasos del motor servo
método >Fastening de tornillo de presión
