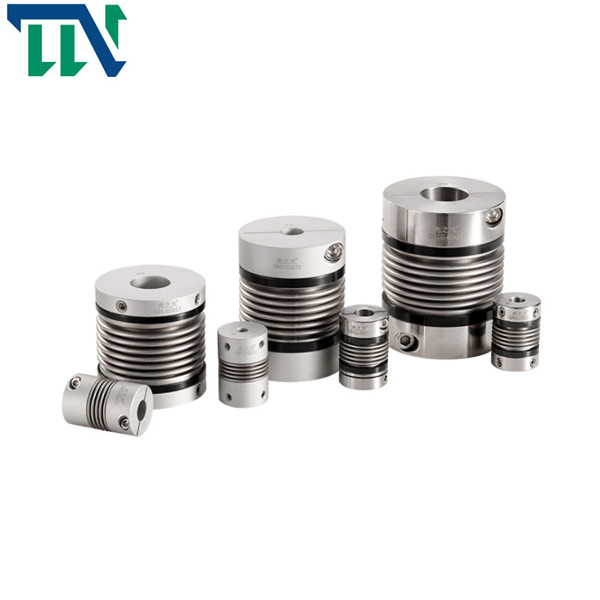

Acoplamiento métrico flexible Bkl 40X51m m M5 del bramido

Name: Acoplamiento métrico flexible Bkl 40X51m m M5 del bramido
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GR 40*51
Price: 149.10 USD
Availability: InStock

Detalles del producto

Lugar de origen: China

Nombre de la marca: Tianniu

Certificación: ISO 9001

Número de modelo: GR 40*51

Pago y términos de envío

Cantidad de orden mínima: 1 PCS

Precio: negotiable

Detalles de empaquetado: Cartones por el envío del mar en aeroplano

Tiempo de entrega: 3-5 días laborables

Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Capacidad de la fuente: 10000 por mes

Obtenga el mejor precio

Contacta ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            acoplamiento flexible 40X51m m del bramido, acoplador de los bramidos de 40X51m m, acoplador 40X51m m de los bramidos


nombre:	Acoplamiento de eje del bramido	Material:	Acero de aluminio
Tamaño de diámetro interior:	16-55m m	Garantía:	12 meses
Materia del elastómero:	PA66	Tratamiento superficial:	Tratamiento de la oxidación anódica
Peso:	85g

nombre:	Acoplamiento de eje del bramido
Material:	Acero de aluminio
Tamaño de diámetro interior:	16-55m m
Garantía:	12 meses
Materia del elastómero:	PA66
Tratamiento superficial:	Tratamiento de la oxidación anódica
Peso:	85g

Descripción

Acoplamiento métrico flexible Bkl 40X51m m M5 del bramido

Tornillo de presión de aluminio de los bramidos del acoplamiento de eje de GR40X51 M5 para la máquina del CNC

Introducción de productos

El acoplamiento de los bramidos utiliza la soldadura o el enlace de paredes delgadas acanalada del tubo (bramidos) directamente con los dos acoplamientos de la mitad para transmitir el movimiento. El acoplamiento tiene las ventajas de la estructura simple, pequeña dimensión total, proceso e instalación conveniente y alta exactitud de la transmisión. Se utiliza principalmente en los pequeños mecanismos de la maquinaria y de control de la precisión del poder que requieren la estructura compacta y la alta exactitud de la transmisión.

El elemento elástico del acoplamiento de los bramidos es bramidos del metal de la precisión, que se divide en serie flexible y serie rígida. La serie flexible tiene gran elasticidad y es de uso frecuente en ocasiones micro tales como codificadores y sensores. La serie rígida se utiliza principalmente en motores servos, máquinas herramientas CNC (centros de mecanización) y otras ocasiones.

Los productos ofrecen

1. El acoplamiento de los bramidos no tiene ninguna liquidación y alta sensibilidad

2. Alta elasticidad, una mejor protección del equipo

3. Puede absorber la vibración y compensar desviaciones radiales, angulares y axiales al mismo tiempo

4. Resistencia de la mancha de aceite y resistencia a la corrosión fuerte

5. Las características torsionales de la rigidez, a la derecha y a la izquierda de la rotación son exactamente lo mismo

6. De uso general en máquinas herramientas CNC, poniendo en un índice los discos y la otra maquinaria industrial

Parámetros de los productos

Dibujos del producto

Acoplamiento métrico flexible Bkl 40X51m m M5 del bramido 0

Dimensiones del producto

parámetro modelo	diámetro agujereado común d1, d2	ΦD	L	LI	L2	L3	N	F	M	ajuste del esfuerzo de torsión del tornillo (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

parámetro modelo	Esfuerzo de torsión clasificado (N.M)*	excentricidad permisible (milímetro) *	ángulo de desviación permisible (°) *	desviación axial permisible (milímetro) *	velocidad máxima RPM	tiesura torsional estática (N.M/rad)	momento de inercia (Kg.M2)	Material de la manga del eje	tratamiento superficial	peso (G)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Aleación de aluminio de alta resistencia	Tratamiento de anodización	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
