Detalles del producto
Lugar de origen: China.
Nombre de la marca: Tianniu
Certificación: CGS
Número de modelo: DLY5
Pago y términos de envío
Cantidad de orden mínima: 1 piezas
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-10working
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Freno electromagnético industrial de la serie DLY5 |
Diámetro interno: |
75-250m m |
Diámetro externo: 85-253m m: |
85-253 mm |
Duración: |
34.5-70.5m m |
Garantización: |
12 meses |
Apoyo personalizado: |
Productos de fabricación |
El tipo: |
Freno de disco |
Nombre: |
Freno electromagnético industrial de la serie DLY5 |
Diámetro interno: |
75-250m m |
Diámetro externo: 85-253m m: |
85-253 mm |
Duración: |
34.5-70.5m m |
Garantización: |
12 meses |
Apoyo personalizado: |
Productos de fabricación |
El tipo: |
Freno de disco |

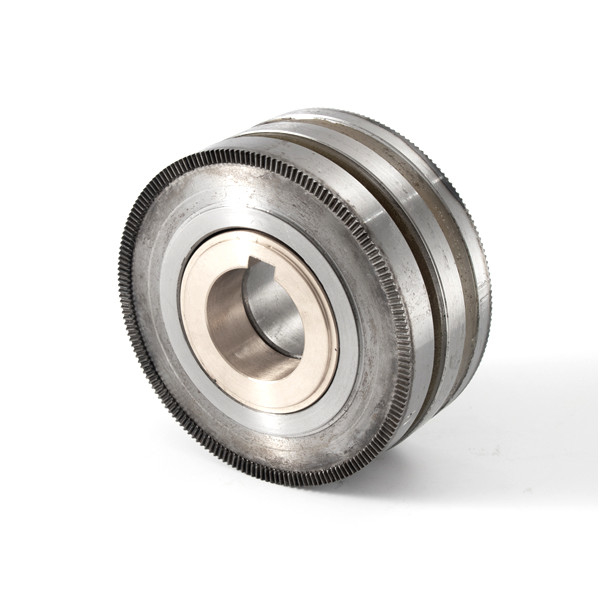

El embrague de dientes retardador del freno de disco electromagnético de la serie DLY5
Introducción a los productos
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, para realizar la transmisión de potencia y movimiento.
Embrague electromagnético tipo mandíbula Dly5 (serie Eze) con anillo de deslizamiento.
El voltaje de funcionamiento estándar del embrague es de 24 voltios CC En general, es fácil realizar un control automático y remoto mediante el uso de un circuito simple compuesto por interruptores, botones, contactores,Los demás componentes eléctricos ordinarios, para satisfacer los requisitos de cambio de velocidad, conmutación, arranque y posicionamiento del sistema de transmisión mecánica.
Esta serie de embragues transmite el par mediante el enganche de dientes finos en la cara del extremo. Por lo tanto, en comparación con el embrague de placa de fricción de la misma especificación, tiene un volumen pequeño,No hay fricción ni calefacción.El embrague está combinado rígidamente con el motor del motor y el motor del motor, y el embrague está completamente separado después de una falla de alimentación, no tiene torque sin carga, y puede ser adecuado tanto para trabajo mojado como seco.Sólo se puede combinar en condiciones de baja velocidadEs adecuado si está en reposo o cuando la velocidad relativa es síncrona.
El embrague puede funcionar de forma fiable en las siguientes condiciones:
1La temperatura del aire ambiente es de - 5 °C a + 40 °C.
2En el medio sin riesgo de explosión, y no hay gas y polvo conductor suficiente para corroer el metal y dañar el aislamiento en el medio.
3El embrague funcionará en condiciones de aceite lubricante.
4La fluctuación de tensión de la bobina de embrague no deberá exceder del + 5% y del - 15% de la tensión nominal.
5La altura del embrague no deberá exceder de 2000 metros.
Parámetros de los productos
| El tamaño | Demencias radiales | Demencias axiales | ||||||||||||||||
| D1 | D2 | D3 | D4 | D1 | D2 | Φ | h | El | j y | el | - ¿ Qué? | L1 | L2 | L3 | L4 | L5 | D | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4 - M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4 - M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4 - M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4 - M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4 - M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6 - M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6 - M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6 - M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6 - M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6 - M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
Instalación:
1El embrague puede instalarse horizontal o veral.
el grado de coaxilación entre el eje accionante y el eje accionado no deberá exceder de 0,05 mm,
y debe garantizar el valor de transparencia de trabajo σ.
2Los dientes de ambos extremos deben limpiarse antes de montar el embrague.
3.El accionamiento y las partes accionadas del embrague deben fijarse en dirección axial, no se permite su movimiento axial.
