Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: CGS
Número de modelo: DLY5
Pago y términos de envío
Cantidad de orden mínima: 1 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-10Working
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Freno electromágnetico industrial de DLY5Series |
Diámetro interno: |
75-250m m |
Diámetro externo: 85-253m m: |
85-253m m |
Longitud: |
34.5-70.5m m |
Garantía: |
12 meses |
Ayuda modificada para requisitos particulares: |
OEM, ODM |
Tipo: |
Freno de disco |
Nombre: |
Freno electromágnetico industrial de DLY5Series |
Diámetro interno: |
75-250m m |
Diámetro externo: 85-253m m: |
85-253m m |
Longitud: |
34.5-70.5m m |
Garantía: |
12 meses |
Ayuda modificada para requisitos particulares: |
OEM, ODM |
Tipo: |
Freno de disco |

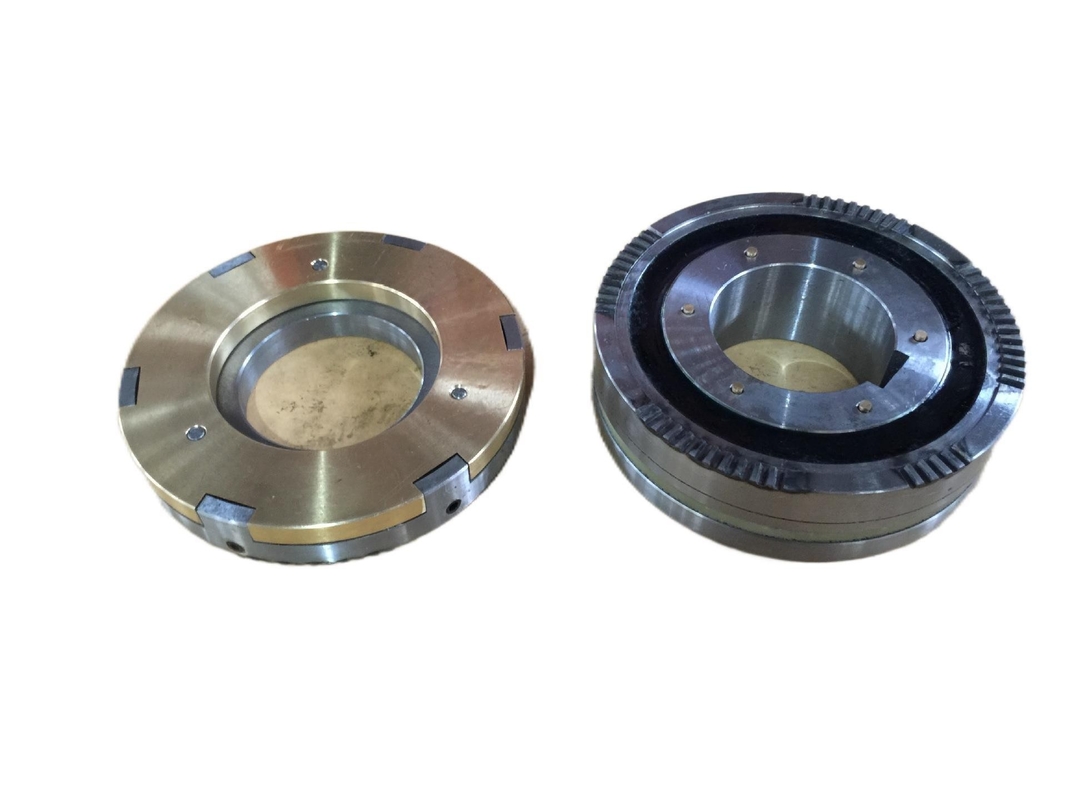

Freno de disco electromágnetico del retardador electromágnetico del freno de la serie DLY5
Introducción de productos
(Serie de Eze) tipo embrague electromágnetico del mandíbula Dly5 con el anillo colectando
(Serie de Eze) el embrague electromágnetico integrado diente del anillo colectando Dly5 es un actuador usado en sistema de transmisión mecánico para combinar o para separar la parte lateral de conducción y la parte lateral conducida de movimiento rotatorio con la ayuda de fuerza electromágnetica, para realizar la transmisión del poder y del movimiento
El voltaje de funcionamiento estándar del embrague es 24 voltios de DC en general, él es fácil realizar automático y teledirigido usando un circuito simple integrado por los interruptores, botones, contactores, interruptores del viaje y otros componentes eléctricos ordinarios, para cumplir los requisitos del cambio de la velocidad, conmutación, comenzando y colocando de sistema de transmisión mecánico.
Esta serie de embragues transmite el esfuerzo de torsión mediante el compromiso de dientes finos en la cara del extremo. Por lo tanto, comparado con el embrague de placa de la fricción de la misma especificación, tiene el pequeño volumen, ninguna fricción y calefacción, separación completa después del apagón, ningún esfuerzo de torsión no sin carga, y puede ser conveniente para ambos trabajo mojado y seco. El embrague se combina rígido. Puede ser combinado solamente bajo condición de poca velocidad. Es conveniente si está en descanso o cuando la velocidad relativa es síncrona.
El embrague puede trabajar confiablemente bajo condiciones siguientes:
1. Temperatura del aire ambiente es - el ℃ 5 - + el ℃ 40.
2. En el medio sin peligro de la explosión, y no hay gas y polvo conductor suficientes corroer el metal y el aislamiento del daño en el medio.
3. El embrague funcionará bajo condición del aceite lubricante.
4. La fluctuación del voltaje de la bobina del embrague no excederá del + 5% y - el 15% de voltaje clasificado.
5. La altitud del sitio de la instalación del embrague no excederá 2000 metros.
Parámetros de los productos
| TAMAÑO | Demensions radial | Demensions axial | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39,5 | 25 | 27,6 | 8 | 2*4 | 4-M4 | 33 | 18,6 | 1,5 | 6,5 | 8 | 8 | 0,4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32,6 | 8 | 2*5 | 4-M5 | 40 | 24,1 | 2 | 6,5 | 8 | 9 | 0,5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42,9 | 12 | 2*5 | 4-M5 | 45 | 26,6 | 2 | 6,5 | 8 | 10,5 | 0,5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48,3 | 14 | 2*6 | 4-M6 | 50 | 29,6 | 2 | 6,5 | 8 | 12,5 | 0,5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53,6 | 16 | 2*8 | 4-M6 | 58 | 33,9 | 2,5 | 6,5 | 8 | 15,5 | 0,6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2,5 | 7,5 | 10 | 17 | 0,6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74,3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7,5 | 10 | 19,5 | 0,7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74,3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7,5 | 10 | 21 | 0,7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95,8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3,5 | 8,5 | 10 | 25,5 | 0,9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95,8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3,5 | 8,5 | 10 | 26 | 0,9 |
Instalación:
el embrague 1.The se puede instalar o en horizontal o adentro verial, si montó ningún al Alex,
él grado coaxlal entre la conducción y el eje impulsor no debe exceder 0.05m m,
y debe asegurar el σ del valor de la liquidación del trabajo.
los dientes 2.The de ambos extremos deben ser limpiados antes de montar el embrague.
la conducción de 3.The y las piezas conducidas del embrague se deben fijar en la dirección axial, su mudanza axial hace no permitido.
