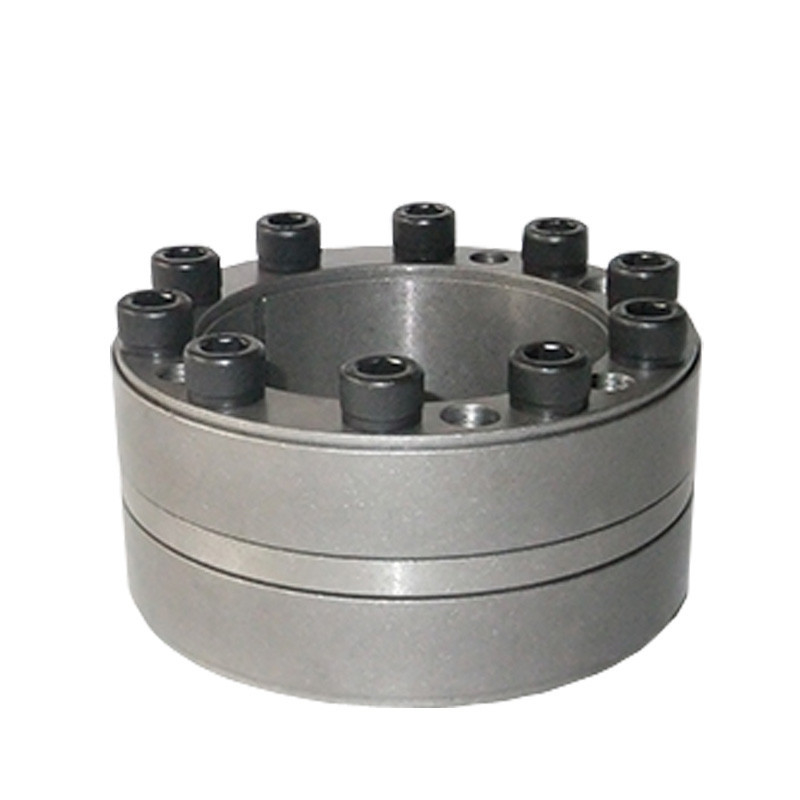

Z5-100*145 Conjunto de bloqueo de dispositivos sin llave Conjunto de bloqueo de energía

Dispositivo sin llave de ensamblaje de bloqueo

Instrucciones de protección

1Después de la instalación, revestir la cara de extremo expuesta del conjunto de bloqueo y la cabeza del perno con mancha de aceite antirruda.la cara de extremo expuesta de la funda de conexión de expansión se recubrirá con aceite antirruda regularmente..

2Para el conjunto de bloqueo que necesite trabajar en medio corrosivo, se adoptará una protección especial (como la adición de una placa de cubierta) para evitar que el conjunto de bloqueo se oxide.

Precauciones de seguridad y reutilización

1Si este producto se utiliza en maquinaria de elevación o se carga en maquinaria, se deben instalar dispositivos de seguridad para garantizar la seguridad.

2Está absolutamente prohibido aflojar los pernos bajo carga.

Durante la reutilización, el conjunto de bloqueo sólo puede utilizarse después de confirmarse que no hay suciedad, corrosión y daños.9

Parámetros de los productos

La selección del conjunto de bloqueo deberá cumplir los siguientes requisitos:

A. Torque de transmisión: MT ≥ M

B. Fuerza axial del rodamiento: ft ≥ FX

C. Fuerza de transmisión: ft ≥ f2x + (MD / 2x10-3) 2

D. Fuerza radial del rodamiento: Pt ≥ FR / d1x103, donde:

M ̄ par a transmitir, kn · m;

FX ̄ fuerza axial a soportar, kn;

FT ̄ fuerza radial a soportar, kn;

Torque nominal del conjunto de bloqueo MT ̄, kn · m;

Fuerza axial nominal del conjunto de bloqueo FT ̄; KN;

d. Diámetro interno y ancho del anillo interno del conjunto de bloqueo, mm;

Presión en la superficie de unión entre el conjunto de bloqueo Pt ̄ y el eje, N / mm2
