Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Z13
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Capacidad de la fuente: 1000 por mes
Número de modelo: |
Asamblea de fijación Z13 |
Material: |
GCr15 que lleva el acero |
Peso: |
0.5-10.66KG |
Diámetro externo: |
47-235m m |
Grueso (milímetros): |
60-155 |
Tamaño de diámetro interior: |
20-180 milímetros |
Esfuerzo de torsión (kNm: |
0.5-66 |
Número de modelo: |
Asamblea de fijación Z13 |
Material: |
GCr15 que lleva el acero |
Peso: |
0.5-10.66KG |
Diámetro externo: |
47-235m m |
Grueso (milímetros): |
60-155 |
Tamaño de diámetro interior: |
20-180 milímetros |
Esfuerzo de torsión (kNm: |
0.5-66 |

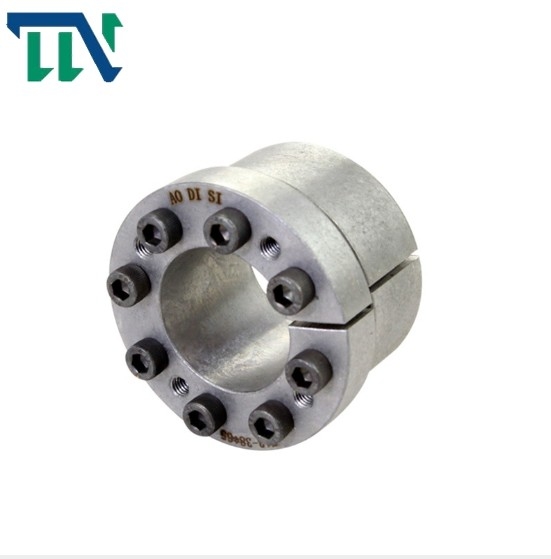

Eje de fijación con mejores ventas de la asamblea de fijación Z13 RLK302
Los productos ofrecen
| Modelo | Cono Z13 que afianza elementos con abrazadera | |
| Presión sobre el eje (N/mm2) | 120 | |
| Presión sobre el eje (N/mm2) | 92-108 | |
| Carga clasificada (kN.m) | Fuerza | 54-270 |
| Esfuerzo de torsión | 0.54-13.3 | |
| Tamaño de la raza interna (milímetros) | 20-100 | |
| Tamaño externo de la raza (milímetros) | 47-145 | |
| Grueso (milímetros) | 48-77 | |
| Peso (kilogramos) | 0.51-4.62 | |
Ventaja
La mayoría del modelo ampliamente utilizado con los de tamaño natural
Alta transmisión del esfuerzo de torsión
Después de apretar, el eje puede moverse axialmente
La asamblea de fijación es un nuevo tipo de conexión. Confía en el ajuste de los pernos de alta resistencia para generar la presión positiva entre la asamblea de fijación y el eje o entre la superficie de vivienda, que es acompañada por la fricción y un dispositivo sin llave de la conexión que realice la transmisión de la carga. Tiene muchas ventajas y características únicas comparadas con el método mecánico tradicional de la conexión de general
interferencia sin en enlace y en enlace
El equipo de transmisión de Changzhou TIANNIU Co., Ltd (fábrica del embrague de Changzhou TIANNIU) es un un proveedor profesional del transporte del embrague de la manera, los productos primarios es embrague electromágnetico micro, acoplamiento del limitador de esfuerzo de torsión, deslizando el acoplamiento de eje, acoplamiento de eje de propulsor flexible, asamblea de fijación y los acoplamientos de eje, etc.
Hemos estado en el del transporte del embrague de horquilla de retención y la industria que llevaba de la manera del embrague uno para más que 10years, persistiendo en el principio de negocio de productos adaptados a los requisitos de clientes. Mantenemos con escuchar nuestros clientes, la aplicación de la innovación y la construcción con artesanía para cubrir todas sus necesidades
Parámetros de los productos
|
基 本 尺 寸 dimensiones fundamentales |
el hexágono interno del 内六角螺钉 dirigió el perno |
额 定 负 荷 Carga clasificada |
MA
(N·m) |
PF (N/mm2) |
G
(kilogramo) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
规 格 tamaños |
数 量 Qty |
Pie (kN) | Mt (kN·m) | |||
| milímetro | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1,31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1,44 1,56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1,64 | 209 | 1,33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2,13 | 213 | 1,24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2,28 | 199 | 1,35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2,43 | 186 | 1,41 | ||||||
| 50 | 80 | 59 | 51 | 34,4 | 30 | 86 | M8 | 6 | 101 | 2,53 | 41 | 179 | 1,44 |
| 55 | 85 | 91 | 9 | 152 | 4,18 | 244 | 1,45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4,56 | 224 | 1,55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4,94 | 206 | 1,67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6,5 | 176 | 2,61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7,0 | 165 | 2,75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7,4 9,0 |
83 |
153 165 |
2,89 3,04 |
| 90 | 130 | 137 | 8 | 213 | 9,6 | 157 | 3,18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12,6 | 185 | 3,33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13,3 | 153 | 4,62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14,7 18,4 |
145 |
140 147 |
5,00 5,37 |
| 130 | 180 | 188 | 10 | 388 | 25,1 | 171 | 6,46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40,5 | 213 | 7,73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47,0 | 217 | 8,21 | ||||||
| 160 | 210 | 87,5 | 73,5 | 58,5 | 51 | 219 | M14 | 13 | 692 | 54,3 | 230 | 220 | 8,64 |
| 170 | 225 | 234 | 14 | 746 | 63,0 | 226 | 10,14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66,0 | 212 | 10,66 | ||||||
