Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie de CSK (CSK… 2RS)
Pago y términos de envío
Cantidad de orden mínima: PC 1
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-10working
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Un tipo de la horquilla de retención de la manera de CSK (CSK… 2RS) anda sin embragar el embrague |
Material: |
Acero que lleva de la GCR 15 |
Tipo: |
Transportes de una manera |
Llevar serie: |
6201-6207 |
Esfuerzo de torsión (nanómetro): |
2.5-325 |
Peso (kilogramos): |
0.015-0.6 |
Tamaño de diámetro interior (milímetros): |
22-27 |
Nombre: |
Un tipo de la horquilla de retención de la manera de CSK (CSK… 2RS) anda sin embragar el embrague |
Material: |
Acero que lleva de la GCR 15 |
Tipo: |
Transportes de una manera |
Llevar serie: |
6201-6207 |
Esfuerzo de torsión (nanómetro): |
2.5-325 |
Peso (kilogramos): |
0.015-0.6 |
Tamaño de diámetro interior (milímetros): |
22-27 |

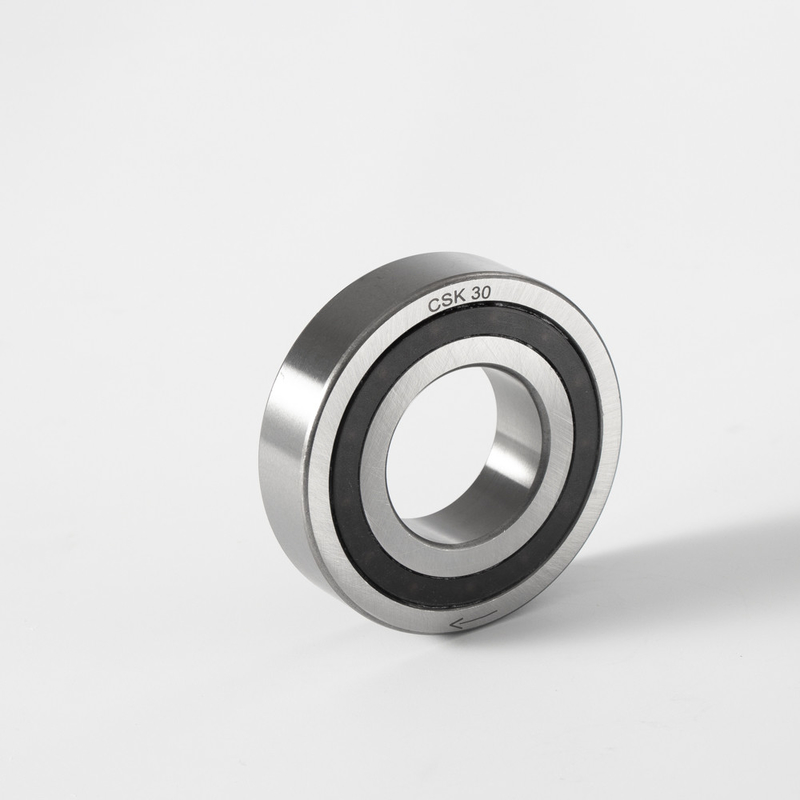

Un transporte del embrague de horquilla de retención de la manera anda sin embragar CSK30-2RS
Introducción de la producción
El tipo CSK es un tipo de la horquilla de retención anda sin embragar integrado en un rodamiento de bolitas de 62 series (excepto los tamaños 8 y 40).
Es el llevar apoyado, grasa entregada lubricada y protegida contra el polvo de más de 0,3 milímetros.
Todas las versiones de CSK se equipan de las horquillas de retención “formchromed”. Este proceso aumenta varias veces el tiempo de sobrante de la vida.
La transmisión del esfuerzo de torsión es asegurada por una asamblea del ajuste de prensa en una vivienda externa rígida con la tolerancia N6, y sobre un eje con la tolerancia n6.
La liquidación radial que lleva inicial se fija en C5, y se reduce si usando el ajuste de prensa según lo especificado.
Éntrenos en contacto con por favor cuando de funcionamiento la temperatura ambiental o no está dentro de la gama +5°C a +60°C.
CSK..2RS es 5 milímetros más ancho pero se equipa de los sellos del labio para ser chapoteo del agua resistente.
El uso del tipo adicional sellos de los “nylos” se recomienda especialmente cuando la temperatura de trabajo excede la lubricación de baño del aceite 50°C. es también posible.
Parámetros de los productos
| Tipo | Tamaño | Llevar serie | Llevar cargas | Peso | Esfuerzo de torsión de la fricción | |||||
| dinámica | estático | |||||||||
| CSK (KK) | d | TKN1) | N máxima | D | L | C | C0 | TR | ||
| [milímetro] | [Nanómetro] | [min-1] | [milímetro] | [milímetro] | [kN] | [kN] | [kilogramo] | [Ncm] | ||
| 8* | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
| 12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |
| CSK..2RS | 8 ** | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
| 12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |
Nota:
1) × máximo 2 T de T = KN
*) un sello de Z en el lado que lleva solamente. Mirando de este lado, la raza externa corre libremente en la dirección a la izquierda
**) Solamente un sello de RS en el rodamiento de bolitas de imágenes laterales de este lado, la raza externa corre libremente en la dirección a la izquierda
Montaje de ejemplo:
