Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie del AA
Pago y términos de envío
Cantidad de orden mínima: 1 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-10Working
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Llevar el transporte del embrague de la serie del AA del material |
Material: |
Acero que lleva de la GCR 15 |
Tipo: |
Transportes de una manera |
Thichness (milímetros): |
47-190 |
Esfuerzo de torsión (nanómetro): |
17-5813 |
Peso (kilogramos): |
0.23-6 |
Tamaño de diámetro interior (milímetros): |
15-70 |
Nombre: |
Llevar el transporte del embrague de la serie del AA del material |
Material: |
Acero que lleva de la GCR 15 |
Tipo: |
Transportes de una manera |
Thichness (milímetros): |
47-190 |
Esfuerzo de torsión (nanómetro): |
17-5813 |
Peso (kilogramos): |
0.23-6 |
Tamaño de diámetro interior (milímetros): |
15-70 |

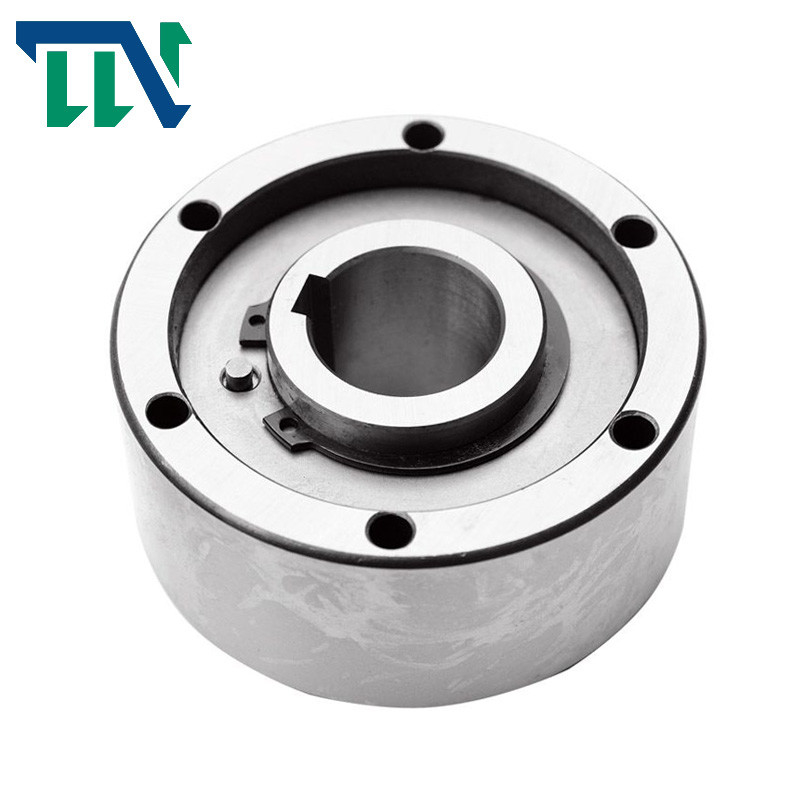

Llevar el transporte material del embrague de la serie del AA que lleva una manera
Introducción de la producción
El rodamiento de rodillos es una clase de transporte. Cuando el diario gira, hace el contacto circunferencial con muchos rodillos instalados generalmente en el anillo de situación. Los rodamientos de rodillos pueden alcanzar buenas exactitud y rigidez con cargar. El anillo interno con la forma cónica se puede también utilizar para ajustar arbitrariamente la liquidación de trabajo del transporte. Esta solución puede cumplir totalmente el requisito de la liquidación cero del transporte de tambor de la impresora
El tipo AA es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar cargas axiales y radiales.
Este diseño puede aceptar un desalineamiento axial de la raza interna y externa del ± S/2.
La lubricación y el lacre se deben también proporcionar por la instalación.
La lubricación estándar es aceite.
La raza interna se cierra al eje. El ajuste para centrarse de la raza externa debe estar a la tolerancia H7.
La conexión de la raza externa está vía los pernos directos para calificar 10,9 o mejor
Parámetros de los productos
| Tamaño | TK1 | Sobrante de velocidades | Peso |
Fricción esfuerzo de torsión |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kilogramo) | TR | |
| (milímetro) | (Nanómetro) | (min-1) | (min-1) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTAS
1) × máximo 2 T de T = KN
2) sobrantes de la raza interna
3) sobrantes externos de la raza
Chavetera al estruendo 6885,1
