Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Z14
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Condiciones de pago: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000 por mes
Número de modelo: |
Asamblea de fijación Z14 |
Material: |
GCr15 que lleva el acero |
Peso: |
0.09-0.46KG |
Diámetro externo: |
25-72m m |
Grueso (milímetros): |
60-155 |
Tamaño de diámetro interior: |
14-65m m |
Esfuerzo de torsión (kNm: |
9.2-38.9 |
Número de modelo: |
Asamblea de fijación Z14 |
Material: |
GCr15 que lleva el acero |
Peso: |
0.09-0.46KG |
Diámetro externo: |
25-72m m |
Grueso (milímetros): |
60-155 |
Tamaño de diámetro interior: |
14-65m m |
Esfuerzo de torsión (kNm: |
9.2-38.9 |

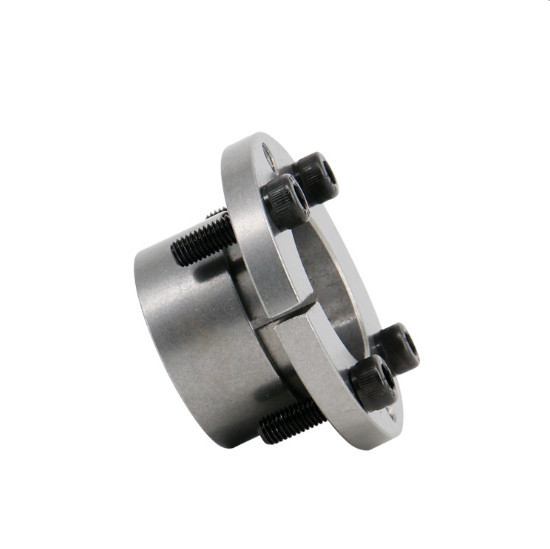

Las asambleas de fijación sin llave Z14 equipan la fijación del dispositivo para las máquinas-herramientas
Los productos ofrecen
Cuando se utiliza, con la acción de pernos de alta resistencia, una fuerza que se sostiene enorme se genera entre el anillo interno y el eje, y entre el anillo externo y el eje. Cuando bajo carga, el esfuerzo de torsión, la fuerza axial, o la carga combinada de los dos es transmitido por la presión combinada de la manga de la extensión y las piezas y la fuerza friccional de acompañamiento.
El propósito principal de la manga de la extensión es substituir la función de tiras y de solas llaves, para realizar la conexión entre las piezas (tales como engranajes, ruedas volantes, poleas, etc.) y el eje para transmitir la carga.
|
|||||||||||||||||||||||||||
Medidas de seguridad y reutilización
1. Si este producto se utiliza en la maquinaria de elevación o se carga en la maquinaria, los dispositivos de seguridad se deben fijar para asegurar seguridad.
2. Se prohíbe absolutamente para aflojar los pernos bajo carga.
Durante la reutilización, la asamblea de fijación puede ser utilizada solamente después que se confirma que no hay suciedad, corrosión y daño. El grado es 12,9
Parámetros de los productos
|
基 本 尺 寸 dimensiones fundamentales |
el hexágono interno del 内 六 角 螺 钉 dirigió el perno |
额 定 负 荷 Carga clasificada |
PF (N/mm2) |
G
(kilogramo) |
||||||||||
| d | D | El Dr. | D1 | L | L0 | L1 | L2 |
规 格 tamaños |
数 量 Qty |
MA N·m |
Pie (kN) |
Mt (kN·m) |
||
| milímetro | ||||||||||||||
| 14 | 64 | 109 | 0,091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2,9 | 9,20 |
74 82 |
95 85 |
0,082 0,072 |
| 19 | 87 | 80 | 0,068 | |||||||||||
| 20 | 150 | 124 | 0,113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 165 | 113 | 0,110 |
| 24 | 180 | 104 | 0,088 | |||||||||||
| 25 | 187 | 100 | 0,144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 210 | 89 | 0,121 |
| 30 | 225 | 83 | 0,105 | |||||||||||
| 32 | 240 | 77 | 0,200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15,00 | 260 | 71 | 0,730 |
| 36 | 270 | 69 | 0,162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 400 | 93 | 0,182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 425 | 88 | 0,223 |
| 42 | 446 | 83 | 0,191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 875 | 115 | 0,400 |
| 48 | 935 | 107 | 0,350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 974 | 103 | 0,500 |
| 55 | 1070 | 94 | 0,410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 1165 | 86 | 0,580 |
| 65 | 1265 | 79 | 0,460 | |||||||||||
