Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Z18
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Capacidad de la fuente: 1000 por mes
Número de modelo: |
Asamblea de fijación Z18 |
Material: |
GCr15 que lleva el acero |
Peso: |
1.5-71KG |
Diámetro externo: |
75-405m m |
Grueso (milímetros): |
72-197m m |
Tamaño de diámetro interior: |
45-320m m |
Esfuerzo de torsión (kNm: |
3.9-470 |
Número de modelo: |
Asamblea de fijación Z18 |
Material: |
GCr15 que lleva el acero |
Peso: |
1.5-71KG |
Diámetro externo: |
75-405m m |
Grueso (milímetros): |
72-197m m |
Tamaño de diámetro interior: |
45-320m m |
Esfuerzo de torsión (kNm: |
3.9-470 |

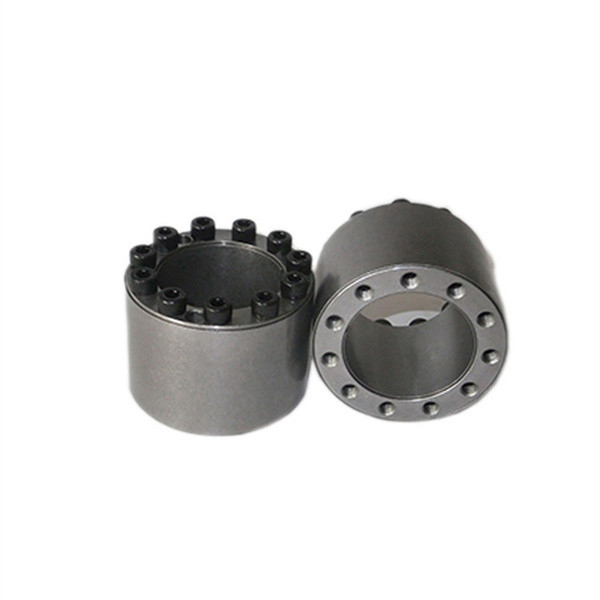

Asamblea de fijación Z18 que cierra el dispositivo del eje de fijación del dispositivo para la máquina
Los productos ofrecen
La asamblea de fijación es una base mecánica avanzada que es ampliamente utilizada en el mundo para el acoplamiento mecánico bajo diversas cargas. Los Estados Unidos, la Alemania, el Japón y los países con industrias desarrolladas primero utilizaron esta nueva tecnología en maquinaria resistente. Se ha ampliado a las otras industrias de la maquinaria. La asamblea de fijación comenzó internacionalmente a principios de los años 70. China desarrolló el producto a principios de los años 80, y en primer lugar promovido y lo aplicó en diversa maquinaria pesada
La asamblea de fijación de las z-series producida por la compañía de la transmisión del tianniu de Changzhou confía en los estándares técnicos autoritarios en Europa, y ha llevado a cabo algunas mejoras creativas a los productos científico.
La compañía produce principalmente euro, estándares de JB (GB), estándares de los E.E.U.U. y diversos productos no estándar de la serie de la asamblea de fijación. Los productos se exportan a la unión europea, los Estados Unidos, Australia, Asia sudoriental, Hong Kong y Taiwán y otros países y regiones.
La compañía sucesivamente ha desarrollado y ha producido más de 30 series y millares estándar de especificaciones de las asambleas de fijación. Es fabricante profesional en grande de la asamblea de fijación en China
Actualmente, la empresa cubre un área de 1000 metros cuadrados y tiene las diversas máquinas herramientas CNC, los instrumentos de medida de alta precisión y equipo de medida especial.
| Modelo | Cono Z18 que afianza elementos con abrazadera | |
| Presión sobre el eje (N/mm2) | 120 | |
| Presión sobre el eje (N/mm2) | 92-108 | |
| Carga clasificada (kN.m) | Fuerza | 174-2930 |
| Esfuerzo de torsión | 3.9-470 | |
| Tamaño de la raza interna (milímetros) | 45-320 | |
| Tamaño externo de la raza (milímetros) | 75-405 | |
| Grueso (milímetros) | 72-197 | |
| Peso (kilogramos) | 1.5-71 | |
Parámetros de los productos
|
基 本 尺 寸 dimensiones fundamentales |
内 六 角 螺 钉 perno dirigido hexágono interno |
额 定 Clasificado |
负 荷 carga |
PF (N/mm2) |
G
(kilogramo) |
||||||
| d | D | Yo | L |
规 格 tamaños |
数 量 Qty |
MA N·m |
Pie (kN) | Mt (kN·m) | |||
| milímetro | |||||||||||
| 45 | 75 | 9 | 174 | 3,9 | 185 | 1,5 | |||||
| 48 | 80 | 9 | 174 | 4,1 | 170 | 1,6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4,3 | 165 | 1,7 | |
| 55 | 85 | 9 | 174 | 4,8 | 150 | 1,8 | |||||
| 60 | 90 | 11 | 213 | 6,4 | 170 | 1,9 | |||||
| 65 | 95 | 11 | 213 | 6,9 | 155 | 2,0 | |||||
| 70 | 110 | 11 | 338 | 11,8 | 185 | 3,6 | |||||
| 75 | 115 | 11 | 338 | 12,7 | 170 | 3,8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14,7 | 175 | 4,0 | |
| 85 | 125 | 12 | 369 | 15,7 | 165 | 4,3 | |||||
| 90 | 130 | 13 | 400 | 18,0 | 170 | 4,5 | |||||
| 95 | 135 | 13 | 400 | 19,0 | 160 | 4,7 | |||||
| 100 | 145 | 12 | 538 | 26,9 | 160 | 7,2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7,7 | |
| 120 | 165 | 15 | 673 | 40,3 | 165 | 8,3 | |||||
| 130 | 180 | 13 | 800 | 52,0 | 155 | 11,7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
| 150 | 200 | 16 | 985 | 73,8 | 165 | 13,2 | |||||
| 160 | 210 | 17 | 1045 | 83,7 | 165 | 14,0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20,6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25,0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26,2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31,1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36,1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58,3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71,0 | |||||
