Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie del BB
Pago y términos de envío
Cantidad de orden mínima: PC 1
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 5-10 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
BB una manera andar sin embragar llevando el embrague |
material: |
GCr15 que lleva el acero |
Tipo: |
El un llevar de la manera |
Sobrante de velocidades: |
3600-1800 |
Esfuerzo de torsión (nanómetro): |
29-260 nanómetro |
Tamaño de diámetro interior: |
32.6-71m m |
Peso (kilogramos): |
50-400 |
Nombre: |
BB una manera andar sin embragar llevando el embrague |
material: |
GCr15 que lleva el acero |
Tipo: |
El un llevar de la manera |
Sobrante de velocidades: |
3600-1800 |
Esfuerzo de torsión (nanómetro): |
29-260 nanómetro |
Tamaño de diámetro interior: |
32.6-71m m |
Peso (kilogramos): |
50-400 |

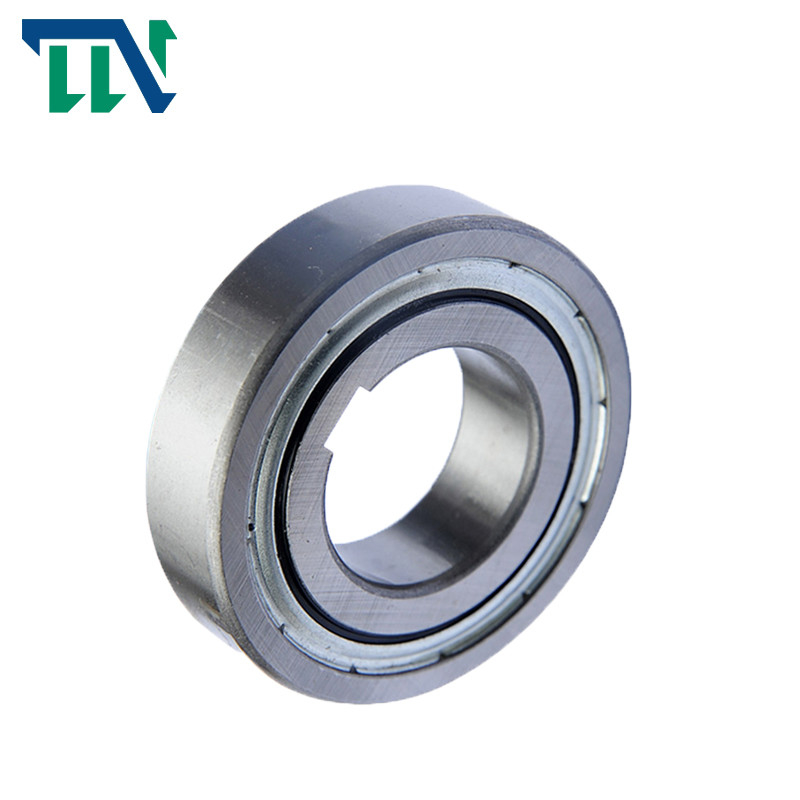

Ande sin embragar el embrague de la leva de la manera del embrague BB15 BB17 uno que lleva el tope de la horquilla de retención
Introducción de la producción
1. la manera de BB-1K-K y de BB-2GD 1 K-K One andar sin embragar llevando serie del embrague tiene una chavetera en la raza interna. Las chaveteras, excepto talla 25 se fabrican al estruendo 6885. 3, BB40-1K-K y BB40-2GD 1K-K se fabrican al estruendo 6885. 1.
2. la serie del BB que una manera anda sin embragar el embrague del transporte se diseña para la instalación del ajuste de prensa.
3. las dimensiones correctas de interferencia en el eje y la vivienda se deben mantener para obtener el transporte máximo
y funcionamiento del embrague.
4. la serie de BB-2K-K tiene una chavetera en la raza interna y externa.
“- K” significa las llaves enviadas así como el embrague de la leva.
5. Refiera a la tabla en la página siguiente para la tolerancia del eje y de la vivienda para cada serie.
6. Los embragues del BB, de BB-1K y de BB-2K, el llevar apoyado y entregado con la grasa tienen sacar el polvo de la protección del sello
contra partículas de 0.25m m y encima, mientras que embragues de BB-2GD y de BB-2GD-1K, 5m m más anchos que estándar
Las series del BB, tienen sellos especiales del labio para la protección eficaz contra cualquier polvo.
7. La flecha en la raza interna muestra la dirección del acoplamiento de la raza interna.
8. Para instalar el embrague, utilice una herramienta de la prensa del diámetro apropiado para aplicar incluso la presión sobre la cara entera
de la raza interna y externa.
9. No martille ni aplique el otro choque al embrague.
10. Asegúrese de que la vivienda tenga bastante fuerza para soportar la presión requerida para la instalación que cabe de la prensa
del embrague.
11. Gama de temperaturas de funcionamiento: – 30°C a +100°C (consúltenos para la temperatura que excede esta gama).
Parámetros de los productos
Dimensiones y capacidades:
| Modelo | Esfuerzo de torsión Capacidad |
Max. Overrunning | Esfuerzo de torsión de la fricción (N·m) | B |
C |
D | r |
Peso (n) | Llevar cargas | |||||||
|
Raza interna |
Raza externa | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Corazón | |||||
| N·m | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36,1 | 36,45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42,35 | 1,0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47,1 | 47,05 | 1,0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1,0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1,1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71,0 | 71,60 | 1,1 | 400 | 600 | 14500 | 11700 |
Nota: No. del modelo marcó en la raza interna es solamente “K” para ambos “1K” y “2K”. (Ejemplo: la marca “BB25-K” para ambos
BB25-1K y BB25-2K)
Tolerancia para el eje y la vivienda:
| Modelo | Diámetro del eje. | Diámetro de la vivienda. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
|
Modelo |
Diámetro del eje. | Diámetro de la vivienda. | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17-0.008-0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| Modelo | Diámetro del eje. | Diámetro de la vivienda. |
| BB15-2K-K | 15-0.008-0.028 | 35-0.018-0.002 |
| BB17-2K-K | 17-0.008-0.028 | 40-0.018-0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | 62-0.022-0.003 |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
Dimensiones de chaveteras y de llaves:
| Modelo | b2js10 | T1 | t2 | b1js9 | t | Raza interna Llave b×h×length |
Raza externa Llave ×length del h del b'× |
|
| BB15-1K-K | BB15-2GD- 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB15-2K-K | - | 2,0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD- 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB17-2K-K | - | 2,0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6,0 | 2,5 | 1,6 | — | — | — | — |
| BB20-2K-K | - | 3,0 | 1,5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8,0 | 3,6 | 1,5 | — | — | — | — |
| BB25-2K-K | - | 6,0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8,0 | 3,1 | 2,0 | — | — | — | — |
| BB30-2K-K | - | 6,0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10,0 | 3,7 | 2,4 | — | — | — | — |
| BB35-2K-K | - | 8,0 | 2,5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12,0 | 5,0 | 3,3 | — | — | — | — |
| BB40-2K-K | - | 10,0 | 3 | 12x8x22 |
10x6x22 |
|||
