Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Tianniu
Certificación: ISO 9001
Número de modelo: GFC 30*35
Pago y términos de envío
Cantidad de orden mínima: 1 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 15-20 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Modelo: |
Acoplamiento de eje de GFC |
Garantía: |
12 meses |
Tamaño de diámetro interior: |
5-16m m |
Longitud: |
35m m |
Peso: |
0.05kg |
Touque: |
12,5 |
Modelo: |
Acoplamiento de eje de GFC |
Garantía: |
12 meses |
Tamaño de diámetro interior: |
5-16m m |
Longitud: |
35m m |
Peso: |
0.05kg |
Touque: |
12,5 |
Los productos ofrecen
Características principales
1. Puede absorber la vibración y compensar la desviación radial, angular y axial
2. Conexión intermedia del elastómero
3. Resistencia de aceite y aislamiento eléctrico
4. Asegure con los tornillos de presión
5. Las características de la rotación a la derecha y a la izquierda son exactamente lo mismo

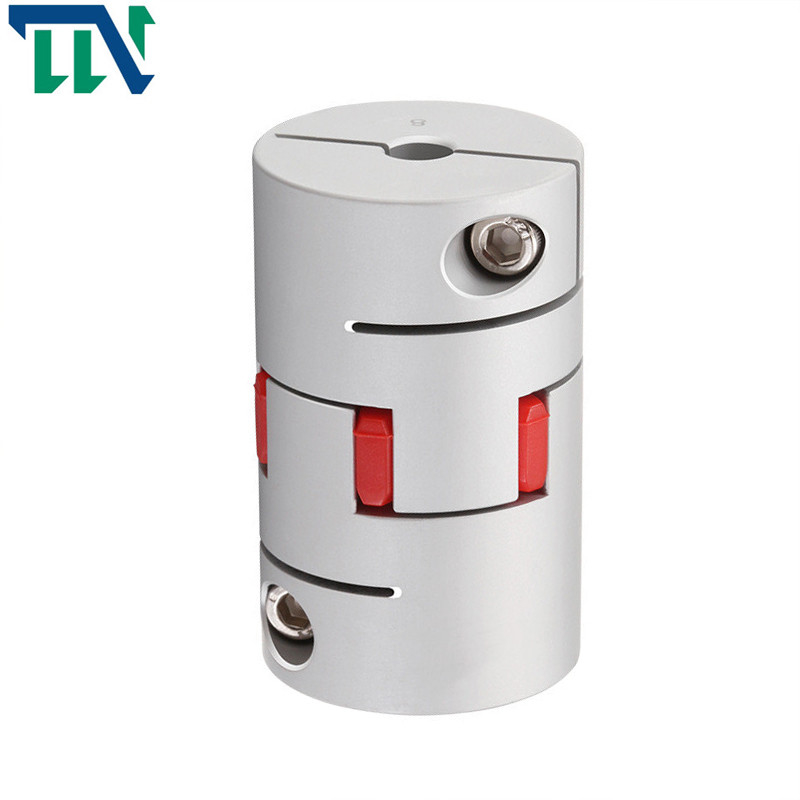

El acoplamiento del flor del ciruelo es un acoplamiento ampliamente utilizado, que consiste en dos discos de la garra del metal y un cuerpo de elástico. Los dos discos de la garra del metal son generalmente el indicador 45 de acero, pero las aleaciones de aluminio son también útiles cuando se requieren las cargas sensibles. El acoplamiento del ciruelo-flor tiene una estructura simple, mantenimiento fácil, ninguna necesidad de la lubricación, inspección, sin necesidad de mantenimiento convenientes, y puede correr continuamente durante mucho tiempo. Tiene buen humedecer de la vibración, proteger y propiedades eléctricas del aislamiento, y trabajos estable y confiablemente. Tiene capacidades axiales, radiales y angulares grandes de la remuneración. Pequeño momento radial del tamaño, ligeros, pequeños de inercia, convenientes para las ocasiones medias y de alta velocidad. Los elementos elásticos del poliuretano de alta resistencia son desgaste-resistentes y aceite-resistentes, tienen fuerza de sustentación grande, vida de servicio larga, y son seguros y confiables.
Alcance del uso
Los acoplamientos del ciruelo son ampliamente utilizados en máquinas herramientas CNC, tornos del CNC, centros de mecanización, máquinas de grabado, fresadoras del CNC, gongos del ordenador, maquinaria metalúrgica, maquinaria de mina, maquinaria del petróleo, maquinaria química, maquinaria de elevación, maquinaria del transporte, maquinaria de la industria ligera, maquinaria de la materia textil, bombas, fans, el etc.
La fábrica de Changzhou Tianniu es fabricante profesional de acoplamiento del ciruelo, acoplamiento rígido, acoplamiento universal, acoplamiento de desplazamiento cruzado, acoplamiento de la bobina, grita el acoplamiento, el acoplamiento doble de la membrana y otros productos. La empresa de transformación tiene un sistema de gestión completo y científico de la calidad.
Puede producir docenas de variedades de acoplamientos de la estrella de diversos estilos. La compañía emprende el diseño y la fabricación de diversos acoplamientos no estándar. Período de construcción corto (ciclo de la producción 4-7 días), calidad confiable, precio razonable, substituir totalmente las importaciones, suficiente inventario, y la suficiente fuente de producto.
Parámetros de los productos
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | SI | LP | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GFC-14X22 | 3,4,5,6,6.35 | 14 | 22 | 14,3 | 6,6 | 5,0 | M2.5 | 1,0 |
| GFC-20x25 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 25 | 16,7 | 8,6 | 5,9 | M3 | 1,5 |
| GFC-20X30 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 19,25 | 8,6 | 5,9 | M3 | 1,5 |
| GFC-25X30 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 30 | 20,82 | 11,6 | 8,5 | M4 | 2,5 |
| GFC-25X34 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 34 | 22,82 | 11,6 | 8,5 | M4 | 2,5 |
| GFC-30x35 | 5,6,6.35, 7,8,9,10,11,12,12.7, 14,15,16 | 30 | 35 | 23 | 11,5 | 10 | M4 | 2,5 |
| GFC-30X40 | 5,6,6.35, 7,8,9,10,11,12,12.7, 14,15,16 | 30 | 40 | 25 | 11,5 | 10 | M4 | 2,5 |
| GFC-40X50 | 6,8,9,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 50 | 32,1 | 14,5 | 14 | M5 | 7 |
| GFC-40X55 | 6,8,9,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 55 | 34,5 | 14,5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14,5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16,1 | 13,5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46,4 | 16,1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48,5 | 17,3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53,5 | 17,3 | 22,5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22,5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74,5 | 24 | 18 | M10 | 30 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
tiesura torsional estática (N.M/rad) |
momento de inercia (Kg.M2) |
Material de la manga del eje | Material de la metralla | tratamiento superficial | peso (G) |
| GFC-14X22 | 5,0 | 0,1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | Aleación de aluminio de alta resistencia | Poliuretano importado de Alemania | Tratamiento de anodización | 10 |
| GFC-20X25 | 5,0 | 0,1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| GFC-20X30 | 5,0 | 0,1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0,1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0,1 | 1 | £) 2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| GFC-30X35 | 12,5 | 0,1 | 1 | ±02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| GFC-30x40 | 12,5 | 0,1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0,1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0,1 | 1 | ±02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0,1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0,1 | 1 | ±02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0,1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0,1 | 1 | ±02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0,1 | 1 | ±02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0,1 | 1 | £) 2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0,1 | 1 | ±02 | 4000 | 5000 | 2.0x10-3 | 1000 |
