Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO 9001
Número de modelo: GN 16*16 GN 16*24
Pago y términos de envío
Cantidad de orden mínima: 2 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 3-5 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Acoplamiento de eje rígido |
Modelo: |
Serie de GN |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
16m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
6G-10G |
Nombre: |
Acoplamiento de eje rígido |
Modelo: |
Serie de GN |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
16m m |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
6G-10G |

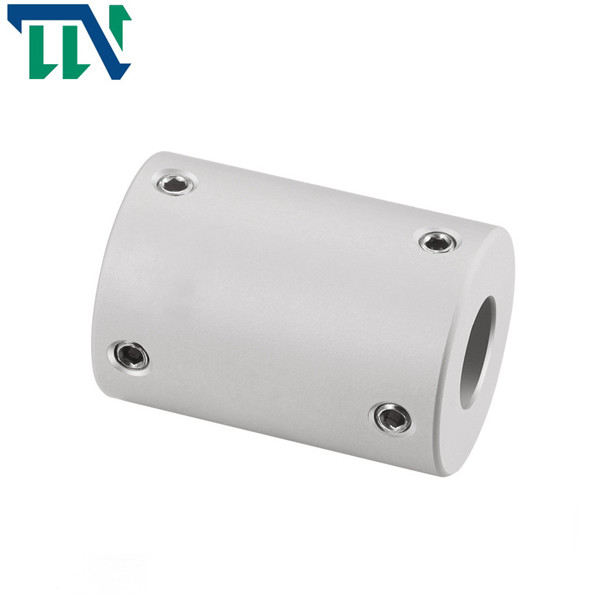

Aleación de aluminio rígida del setcrew del acoplamiento de eje flexible métrica
Los productos ofrecen
El acoplamiento rígido es una clase de acoplamiento rígido torsional, que no tiene ninguna liquidación de la rotación incluso cuando lleva la carga. Incluso cuando hay una carga causada por la desviación, el acoplamiento rígido todavía transmite el esfuerzo de torsión rígido.
Los pernos en el reborde del acoplamiento rígido pueden ser todos los pernos para escariar los agujeros, o la mitad de ellos es pernos para escariar los agujeros, y la otra mitad es pernos ordinarios, según la magnitud del esfuerzo de torsión de la transmisión.
>Estructura integrada, el uso total de los materiales de alta resistencia de la aleación de aluminio
esfuerzo de torsión del >High, alta rigidez
el tipo rígido del >The no permite básicamente excentricidad, así que debe ser funcionando completamente ajustado
método >Fastening de tornillo del tornillo de presión
La fábrica de Changzhou Tianniu es fabricante profesional de acoplamientos del ciruelo, de acoplamientos rígidos, de acoplamientos universales, de acoplamientos cruzados de la diapositiva, de acoplamientos de enrrollamiento, de acoplamientos de los bramidos, de acoplamientos dobles de la membrana y de otros productos. La empresa de transformación tiene un sistema de gestión completo y científico de la calidad.
Parámetros de los productos
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| parámetro del odel | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
momento de inercia (Kg.M2) |
Material de la manga del eje | tratamiento superficial | peso (G) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Aleación de aluminio de alta resistencia | Tratamiento de anodización | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
