Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: GNC 50X55 50X66
Pago y términos de envío
Cantidad de orden mínima: 2 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: 3-5 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Acoplamiento de eje rígido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
50 milímetros |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
150-240g |
Nombre: |
Acoplamiento de eje rígido |
Material: |
Acero de aluminio |
Tamaño de diámetro interior: |
50 milímetros |
Garantía: |
12 meses |
Materia del elastómero: |
PA66 |
Tratamiento superficial: |
Tratamiento de la oxidación anódica |
Peso: |
150-240g |

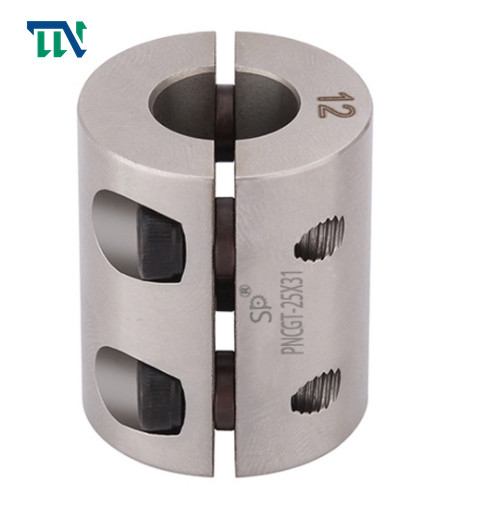

El acoplamiento de eje de aluminio de fijación con abrazadera rígido GNC50X55 66 modificó para requisitos particulares
Los productos ofrecen
La unión por bridas es un acoplamiento rígido, que es conectar dos mitad-acoplamientos con los rebordes con los dos ejes con llaves planas ordinarias, y entonces utilizar los pernos para conectar los dos mitad-acoplamientos en uno para transmitir el movimiento. y esfuerzo de torsión. Esta clase de acoplamiento tiene dos formas estructurales principales: 1. confiando en el agujero con bisagras para utilizar los pernos para alcanzar la alineación de los dos ejes y confiando en la barra del perno para soportar la protuberancia y esquilando para transmitir el esfuerzo de torsión; 2. la confianza en un mitad-acoplamiento en el hombro se alinea con el surco en la otra mitad de acoplamiento. Los pernos que conectan los dos mitad-acoplamientos pueden utilizar los pernos ordinarios del grado B y B, y el esfuerzo de torsión es transmitido por el esfuerzo de torsión de la fricción de las superficies comunes de los dos mitad-acoplamientos.
Los acoplamientos rígidos se dividen en las uniones por bridas, uniones por bridas dominantes radiales, las juntas de manguito afianzan el acoplamiento de la cáscara y la unión por bridas paralela del acoplamiento con abrazadera de eje: pernos del uso para conectar los rebordes de los dos acoplamientos de la mitad para realizar el acoplamiento de los dos ejes. Unión por bridas dominante radial: llaves radiales del uso y pernos ordinarios para conectar los dos acoplamientos de la mitad. Junta de manguito: utilice las mangas comunes para conectar los dos ejes de cierta manera. Acoplamiento de la cáscara de la abrazadera: utilice dos cáscaras de la abrazadera divididas a lo largo del eje para afianzar con abrazadera de cierta manera para realizar el acoplamiento del acoplamiento de eje paralelo de dos ejes: un acoplamiento en el cual dos ejes paralelos están conectados usando la placa intermedia a través del eje del perno
Parámetros de los productos
| parámetro modelo | diámetro agujereado común d1, d2 | ΦD | L | F | M | ajuste del esfuerzo de torsión del tornillo (N.M) |
| GNC-16x16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 3,75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35, 7,8 | 16 | 24 | 3,75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 3,75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 3,75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 6 | M3 | 1,5 |
| GNC-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 6 | M3 | 1,5 |
| GNC-28.5x38 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14 | 28,5 | 38 | 7,8 | M4 | 2,5 |
| GNC-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 7 | M4 | 2,5 |
| GNC-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 7,75 | M4 | 2,5 |
| GNC-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 44 | 10,5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 52 | 10,5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| parámetro modelo | Esfuerzo de torsión clasificado (N.M)* |
excentricidad permisible (milímetro) * |
ángulo de desviación permisible (°) * |
desviación axial permisible (milímetro) * |
velocidad máxima RPM |
momento de inercia (Kg.M2) |
Material de la manga del eje | tratamiento superficial | peso (G) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Aleación de aluminio de alta resistencia | Tratamiento de anodización | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
