Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: CGS
Número de modelo: DC
Pago y términos de envío
Cantidad de orden mínima: 1 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-10Working
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Freno electromágnetico industrial de los eries DLD1 |
Diámetro interno: |
27.5-265m m |
Diámetro externo: 85-253m m: |
61-460m m |
Longitud: |
34.5-70.5m m |
Garantía: |
12 meses |
Ayuda modificada para requisitos particulares: |
OEM, ODM |
Peso: |
0.57kg-34kg |
Nombre: |
Freno electromágnetico industrial de los eries DLD1 |
Diámetro interno: |
27.5-265m m |
Diámetro externo: 85-253m m: |
61-460m m |
Longitud: |
34.5-70.5m m |
Garantía: |
12 meses |
Ayuda modificada para requisitos particulares: |
OEM, ODM |
Peso: |
0.57kg-34kg |

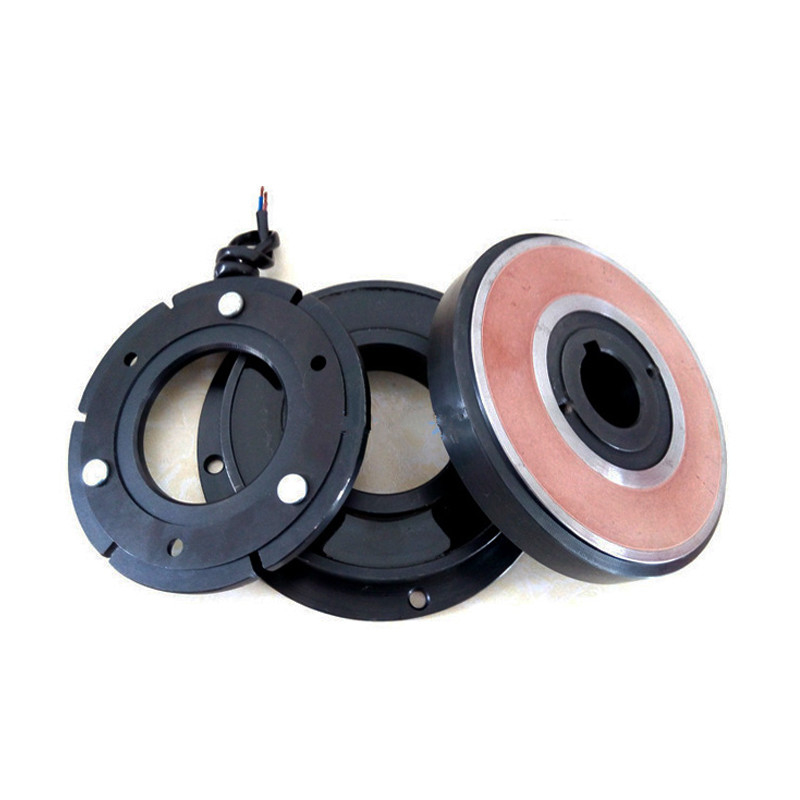

Introducción de productos
El embrague electromágnetico confía en la bobina para controlar el acoplamiento y la separación del embrague.
El embrague electromágnetico se puede dividir en: embrague electromágnetico monolítico seco, multi-pedazo seco
embrague electromágnetico, embrague electromágnetico del multi-pedazo mojado, embrague magnético del polvo, resbalón
embrague electromágnetico y así sucesivamente. El modo de trabajo de embrague electromágnetico puede ser dividido
en: combinación del poder y combinación del poder.
Se compone principalmente del yugo con la bobina, armadura ajustable, conexión
Se compone de grupo de la placa de la fricción, de la manga de cobre, del resorte de retorno y del anillo colectando. El grupo de la placa de la fricción consiste en varias placas externas de la fricción y las placas internas de la fricción
Las placas internas y externas de la fricción alternativamente se arreglan en los dientes externos del yugo. Seis surcos abiertos en la circunferencia externa de la hoja externa
Puede moverse libremente en las seis garras conectadas; Los dientes internos en la circunferencia interna de la placa interna pueden moverse libremente en los dientes externos del yugo.
Cuando se activa la bobina del embrague, la fuerza electromágnetica se genera para atraer la armadura al yugo y para comprimir el grupo de la placa entre ellos,
El esfuerzo de torsión se transmite del yugo al acoplamiento o del acoplamiento al yugo mediante la fricción entre las placas internas y externas
Para realizar la transmisión del poder. Cuando la bobina del embrague es de activó, la fuerza electromágnetica desaparece y el resorte de retorno saltará la armadura
De nuevo a la posición antes del poder encendido, el grupo de la placa de la fricción presenta un estado flojo natural, para terminar la transmisión del esfuerzo de torsión.
Parámetros de los productos
| TAMAÑO | dynemil clasificado torqueN.m | torqueN.m estático | voltaje clasificado DC V | poder del consumo de la bobina (20°) W | revolvtion máximo permitido (r/min) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| TAMAÑO | Demensions radial (milímetros) | Demensions axial (milímetros) | ||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0,7 | 0.8±0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0,8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0,8 | 1±0.1 |
Montaje de ejemplo:
