Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie de CKZ-B
Pago y términos de envío
Cantidad de orden mínima: 1 PCS
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-10Working
Condiciones de pago: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidad de la fuente: 10000 por mes
Nombre: |
Embrague de CKZ-B One Direction para el elevador de cubo |
Material: |
Acero que lleva de la GCR 15 |
Tipo: |
Transportes de una manera |
Thichness (milímetros): |
106-190 |
Esfuerzo de torsión (nanómetro): |
404-1830 |
Peso (kilogramos): |
3.98-11.42 |
Tamaño de diámetro interior (milímetros): |
110-180 |
Garantía: |
12 meses |
Nombre: |
Embrague de CKZ-B One Direction para el elevador de cubo |
Material: |
Acero que lleva de la GCR 15 |
Tipo: |
Transportes de una manera |
Thichness (milímetros): |
106-190 |
Esfuerzo de torsión (nanómetro): |
404-1830 |
Peso (kilogramos): |
3.98-11.42 |
Tamaño de diámetro interior (milímetros): |
110-180 |
Garantía: |
12 meses |

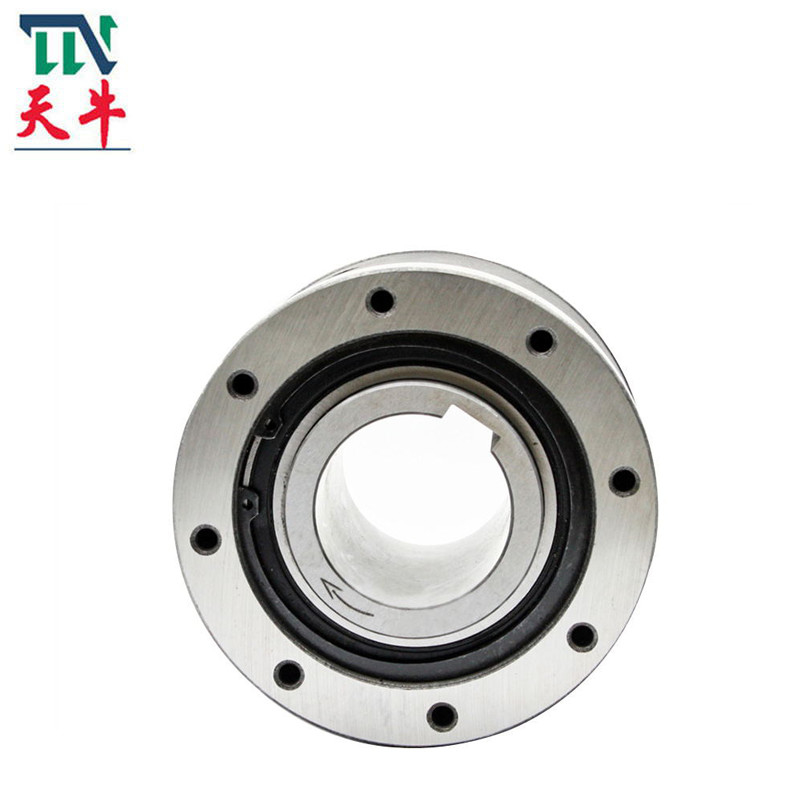

Embrague de CKZ-B One Direction para el elevador de cubo
Introducción de la producción
La serie de CK-B es un embrague unidireccional cuneiforme con los surcos dominantes en ambos extremos del anillo externo sin soporte de rodadura. Las dimensiones radiales son lo mismo que dimensiones que llevan estándar. Cuando está utilizado, necesita ser instalada con los transportes para soportar cargas axiales y radiales. La grasa se ha añadido en la fábrica.
El método estándar de la instalación es que el modelo de CK-B está coaxial de lado a lado con el transporte, y se requieren los mismos requisitos de la tolerancia. El anillo interno y el eje son conectados por llaves. El anillo externo tiene una tolerancia dimensional de h7 y se hace juego con la pared de la máquina con una tolerancia de H7. Las llaves de la cara del extremo a ambos lados del anillo externo se utilizan para fijar el anillo externo y la pared de la máquina para transmitir el esfuerzo de torsión.
Esta serie es de uso frecuente en el empaquetado, impresión, comida, médico, la materia textil, la sustancia química y la otra maquinaria y equipo
1. El embrague de la leva de CKZ-BSeries es protegido por los transportes del escudo en ambos extremos, llenos con una grasa especial, y es pronto para usar. No se requiere ningún lubricante adicional.
2. Para atar las poleas, los engranajes o los piñones a los embragues, ejes del parte movible (con la tolerancia f7 de ISOR773) a lo largo de la superficie interna de la raza externa y atornillar los pernos (alta tensión) en los agujeros golpeados ligeramente en el extremo del embrague.
3. las tolerancias recomendadas del eje se muestran en la tabla a la izquierda la parte inferior izquierda.
4. la carga empujada externa se debe apoyar por otros dispositivos, no por el embrague de la leva.
5. Utilice solamente una llave paralela para asegurar el embrague al eje. No utilice una llave afilada.
6. Al montar el embrague sobre el eje, aplique la presión a la raza interna pero nunca a la raza externa.
7. la gama de temperaturas ambiente es 5° a 40° C.
8. la llave que se utilizará debe estar de acuerdo con ISOR773. (Estruendo 6885,1)
| Tipo | Esfuerzo de torsión nominal [N.m] |
Sobrante de velocidad limitada [r/min] |
Dimensión en el contorno [milímetros] | Peso [kilogramo] |
|||||||||||
| Tamaño externo de la raza | Tamaño de la raza interna | ||||||||||||||
| interno raza |
externo raza |
D [h7] | D1 [H7] | B | F | nanómetro | E | H | d [H7] | C | ×tn de los bn | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3,3 | 4,5 | 3,98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4,5 | 7,01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4,5 | 9,69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12,36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3,8 | 5 | 16,51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22,02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34,65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42,38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57,17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4,5 | 2,62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4,5 | 2,75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4,86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4,32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4,5 | 3,91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4,5 | 6,53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4,5 | 4,63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4,5 | 5,60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17,5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10,96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14,92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17,25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16,68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11,42 |
