Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO9001
Número de modelo: Serie TLK601
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Capacidad de la fuente: 1000 por mes
Número de modelo: |
Asamblea de fijación TLK601 |
Material: |
GCr15 que lleva el acero |
Peso: |
0.15-4.2 |
Tamaño de diámetro interior: |
14-90m m |
Diámetro externo: |
23-112m m |
Tamaño: |
M4 M6 M8 m 10 |
Esfuerzo de torsión (kNm: |
9.7-184 |
Número de modelo: |
Asamblea de fijación TLK601 |
Material: |
GCr15 que lleva el acero |
Peso: |
0.15-4.2 |
Tamaño de diámetro interior: |
14-90m m |
Diámetro externo: |
23-112m m |
Tamaño: |
M4 M6 M8 m 10 |
Esfuerzo de torsión (kNm: |
9.7-184 |

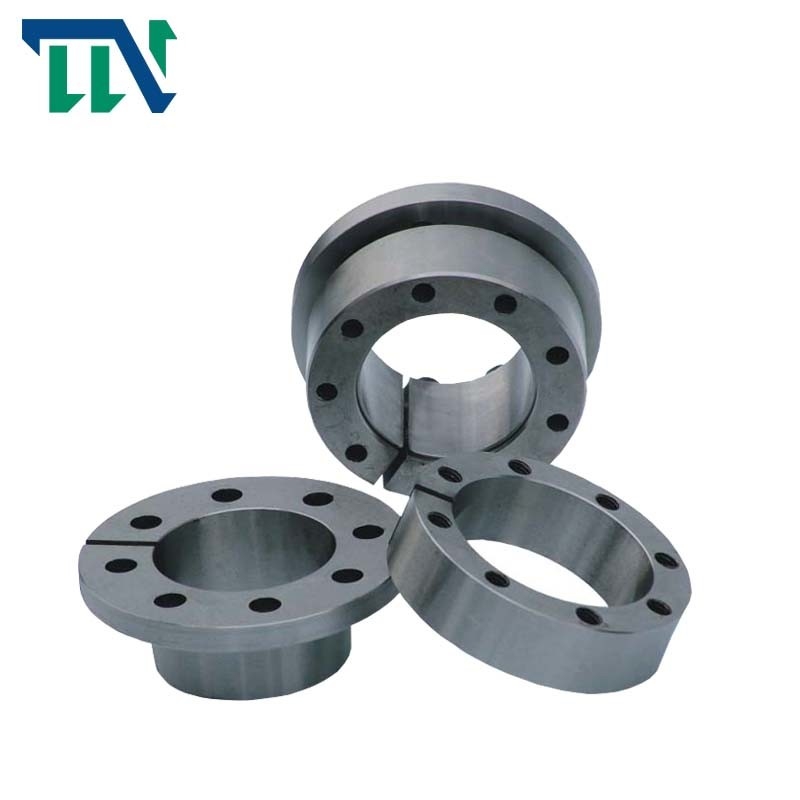

Asamblea de fijación TLK601 egocentrista
Tuerca de fijación de la serie TLK601 que lleva el eje estándar que cierra el dispositivo
Introducción de productos
Ventajas
• Centra el eje al eje
• Altos esfuerzos de torsión transmisibles
• La altura plana radial es particularmente conveniente para
diámetros externos del pequeño eje
• Ninguna dislocación axial entre el eje y
eje durante la fijación del procedimiento con abrazadera debido a
punto fijo del tope
• Esfuerzo de torsión transmisible de diecisiete nanómetro encima de to18 000 nanómetro
• Para los diámetros between6 milímetro y cientos y veinte milímetros del eje
El equipo de transmisión de Changzhou TIANNIU Co., Ltd (fábrica del embrague de Changzhou TIANNIU) es un un proveedor profesional del transporte del embrague de la manera, los productos primarios es embrague electromágnetico micro, acoplamiento del limitador de esfuerzo de torsión, deslizando el acoplamiento de eje, acoplamiento de eje de propulsor flexible, asamblea de fijación y los acoplamientos de eje, etc.
Hemos estado en el del transporte del embrague de horquilla de retención y la industria que llevaba de la manera del embrague uno para más que 10years, persistiendo en el principio de negocio de productos adaptados a los requisitos de clientes. Mantenemos con escuchar nuestros clientes, la aplicación de la innovación y la construcción con artesanía para cubrir todas sus necesidades.
Los productos ofrecen
| Modelo | Asamblea de fijación RLK603 | |
| Carga clasificada (kN.m) | Fuerza | 5-3500 |
| Esfuerzo de torsión | 0.025-517 | |
| Tamaño de la raza interna (milímetros) | 14-360 | |
| Tamaño externo de la raza (milímetros) | 38-590 | |
| Grueso (milímetros) | 15-175 | |
| Peso (kilogramos) | 0.1-186 | |
Parámetros de los productos
|
dimensiones fundamentales |
perno dirigido hexágono interno |
Carga clasificada |
PF (N/mm2) A/B |
MA
(N·m) |
G
(kilogramo) |
||||||||||
| d | D | d0 | L0 | L | L1 | L2 | D1 | D2 |
tamaños |
Qty |
Pie (kN) A/B |
Mt (kN·m) A/B | |||
| milímetro | |||||||||||||||
| 14 | 23 | 28,5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4,9 | 0,15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0,25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0,26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0,27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0,30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0,31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0,38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0,38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0,40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0,41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0,47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0,48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0,63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0,67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0,74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0,78 | ||||||||
| 45 | 59 | 69,5 | 86 | 80 | 2.677/1.745 | 155/102 | 1,23 | ||||||||
| 48 | 62 | 71,5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1,24 |
| 50 | 65 | 75,5 | 92 | 86 | 2.975/1.940 | 140/92 | 1,40 | ||||||||
| 55 | 71 | 81,5 | 98 | 92 | 3.680/2.400 | 117/77 | 1,70 | ||||||||
| 60 | 77 | 87,5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1,90 |
| 65 | 84 | 94,5 | 111 | 105 | 4.350/2.840 | 100/65 | 2,20 | ||||||||
| 70 | 90 | 101,5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3,05 | ||||||
| 75 | 95 | 107,0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3,32 | ||||||
| 80 | 100 | 112,5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3,50 |
| 85 | 106 | 118,5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3,81 | ||||||
| 90 | 112 | 124,5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4,20 | ||||||
