Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: TLK401series
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Capacidad de la fuente: 1000 por mes
Número de modelo: |
TLK401 asamblea de fijación |
Material: |
GCr15 que lleva el acero |
Tamaño de diámetro interior: |
45-320m m |
Peso: |
1.5-71KG |
Diámetro externo: |
75-405m m |
TAMAÑO: |
M8 M10 M12 M14 M16 M20 |
Esfuerzo de torsión (kNm: |
174-2930 |
Número de modelo: |
TLK401 asamblea de fijación |
Material: |
GCr15 que lleva el acero |
Tamaño de diámetro interior: |
45-320m m |
Peso: |
1.5-71KG |
Diámetro externo: |
75-405m m |
TAMAÑO: |
M8 M10 M12 M14 M16 M20 |
Esfuerzo de torsión (kNm: |
174-2930 |

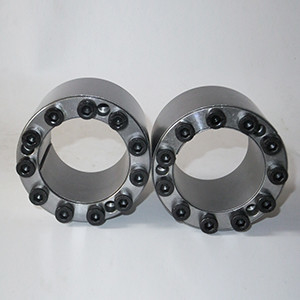

Asamblea de fijación TLK401 Tollok egocentrista sin llave para la industria
Tuerca de fijación de la serie TLK300 que lleva el eje estándar que cierra el dispositivo
Introducción de productos
La asamblea de fijación de las z-series producida por la compañía de la transmisión del tianniu de Changzhou confía en los estándares técnicos autoritarios en Europa, y ha llevado a cabo algunas mejoras creativas a los productos científico. La compañía produce principalmente euro, estándares de JB (GB), estándares de los E.E.U.U. y diversos productos no estándar de la serie de la asamblea de fijación. Los productos se exportan a la unión europea, los Estados Unidos, Australia, Asia sudoriental, Hong Kong y Taiwán y otros países y regiones. Actualmente, la empresa cubre un área de 1000 metros cuadrados y tiene las diversas máquinas herramientas CNC, los instrumentos de medida de alta precisión y equipo de medida especial. La compañía sucesivamente ha desarrollado y ha producido más de 30 series y millares estándar de especificaciones de las asambleas de fijación. Es fabricante profesional en grande de la asamblea de fijación en China.
La asamblea de fijación es una parte baja mecánica avanzada que es ampliamente utilizada adentro
el mundo para las juntas mecánicas bajo diversas cargas. Los Estados Unidos, Alemania, Japón
y los países con industrias desarrolladas primero utilizaron esta nueva tecnología en maquinaria resistente.
Los productos ofrecen
Modelo | Asamblea de fijación RLK603 | |
Carga clasificada (kN.m) | Fuerza | 5-3500 |
Esfuerzo de torsión | 0.025-517 | |
Tamaño de la raza interna (milímetros) | 14-360 | |
Tamaño externo de la raza (milímetros) | 38-590 | |
Grueso (milímetros) | 15-175 | |
Peso (kilogramos) | 0.1-186 |
Parámetros de los productos
基 本 尺 寸 dimensiones fundamentales |
内 六 角 螺 钉 perno dirigido hexágono interno |
额 定 Clasificado |
负 荷 carga |
PF (N/mm2) |
G
(kilogramo) |
||||||
d | D | Yo | L |
规 格 tamaños |
数 量 Qty |
MA N·m |
Pie (kN) | Mt (kN·m) | |||
milímetro | |||||||||||
45 | 75 | 9 | 174 | 3,9 | 185 | 1,5 | |||||
48 | 80 | 9 | 174 | 4,1 | 170 | 1,6 | |||||
50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4,3 | 165 | 1,7 | |
55 | 85 | 9 | 174 | 4,8 | 150 | 1,8 | |||||
60 | 90 | 11 | 213 | 6,4 | 170 | 1,9 | |||||
65 | 95 | 11 | 213 | 6,9 | 155 | 2,0 | |||||
70 | 110 | 11 | 338 | 11,8 | 185 | 3,6 | |||||
75 | 115 | 11 | 338 | 12,7 | 170 | 3,8 | |||||
80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14,7 | 175 | 4,0 | |
85 | 125 | 12 | 369 | 15,7 | 165 | 4,3 | |||||
90 | 130 | 13 | 400 | 18,0 | 170 | 4,5 | |||||
95 | 135 | 13 | 400 | 19,0 | 160 | 4,7 | |||||
100 | 145 | 12 | 538 | 26,9 | 160 | 7,2 | |||||
110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7,7 | |
120 | 165 | 15 | 673 | 40,3 | 165 | 8,3 | |||||
130 | 180 | 13 | 800 | 52,0 | 155 | 11,7 | |||||
140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
150 | 200 | 16 | 985 | 73,8 | 165 | 13,2 | |||||
160 | 210 | 17 | 1045 | 83,7 | 165 | 14,0 | |||||
170 | 225 | 15 | 1283 | 109 | 150 | 20,6 | |||||
180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
190 | 250 | 17 | 1454 | 138 | 150 | 25,0 | |||||
200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26,2 | |
220 | 285 | 20 | 1710 | 188 | 155 | 31,1 | |||||
240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
260 | 325 | 22 | 1880 | 244 | 145 | 36,1 | |||||
280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58,3 | |
320 | 405 | 22 | 2930 | 470 | 145 | 71,0 |
