Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie TLK250
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000 por mes
Número de modelo: |
TLK250 asamblea de fijación |
Material: |
GCr15 que lleva el acero |
Tamaño de diámetro interior: |
14-50m m |
Peso: |
0.04-0.42 |
Diámetro externo: |
25-62m m |
TAMAÑO: |
M20 |
Esfuerzo de torsión (kNm: |
38-520 |
Número de modelo: |
TLK250 asamblea de fijación |
Material: |
GCr15 que lleva el acero |
Tamaño de diámetro interior: |
14-50m m |
Peso: |
0.04-0.42 |
Diámetro externo: |
25-62m m |
TAMAÑO: |
M20 |
Esfuerzo de torsión (kNm: |
38-520 |

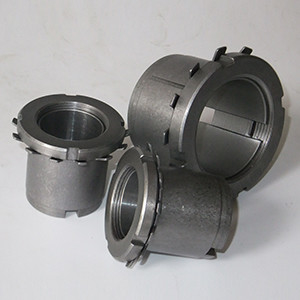

Asamblea de fijación TLK250 egocentrista
Tuerca de fijación de la serie TLK250 que lleva el eje estándar que cierra el dispositivo
Introducción de productos
En 1987, Tianniu comenzó a conducir la investigación y desarrollo completa de la diversa extensión
mangas de este estándar. Y promovido a la materia textil, empaquetando, comida, industria de luz, metalurgia,
fabricación de papel, impresión, máquinas-herramientas, centros de mecanización, forjando las máquinas-herramientas, y metalúrgico
la maquinaria y la maquinaria general y la otra maquinaria, tomaron una buena reputación, y promovieron
productos de la industria de la maquinaria. habilidad mejorada. Y según necesidades de usuario especiales,
el desarrollo de la manga no estándar de la junta de dilatación.
Con el desarrollo de la nueva energía, la generación de la energía eólica se promueve extensamente en China y se ha convertido en una industria emergente. Como parte importante de la fan, la manga de la extensión se hace juego extensamente en el reductor de velocidad y el reductor del desvío de la fan
Ventaja
1. El uso de la asamblea de fijación hace la fabricación y la instalación de las piezas del anfitrión simples. El trabajar a máquina del eje y del agujero para instalar a la asamblea de fijación no es como el del ajuste de interferencia
Las muestras requieren tolerancias de fabricación de alta precisión. Durante la instalación de la asamblea de fijación, no hay necesidad de calentar, de refrescar o de presurizar el equipo, apenas prensa los pernos
Apriete al esfuerzo de torsión requerido. El ajuste es conveniente, y el eje se puede ajustar convenientemente a la posición requerida respecto al eje. La asamblea de fijación puede también ser utilizada para conectar piezas con soldabilidad pobre.
la asamblea 2locking tiene vida de servicio larga y de alta resistencia. La asamblea de fijación confía en la transmisión de la fricción, que no tiene ningún debilitamiento de la chavetera o movimiento relativo a las piezas conectadas, y no habrá desgaste durante la operación.
la asamblea 3locking perderá su función de la conexión cuando está sobrecargada, que puede proteger el equipo contra daño. la conexión del montaje 4locking puede llevar cargas múltiples, y su estructura se puede hacer en una variedad de estilos. Según la carga de la instalación, las asambleas de fijación múltiples pueden también ser utilizadas en serie
Los productos ofrecen
| Modelo | Asamblea de fijación RLK603 | |
| Carga clasificada (kN.m) | Fuerza | 5-3500 |
| Esfuerzo de torsión | 0.025-517 | |
| Tamaño de la raza interna (milímetros) | 14-360 | |
| Tamaño externo de la raza (milímetros) | 38-590 | |
| Grueso (milímetros) | 15-175 | |
| Peso (kilogramos) | 0.1-186 | |
Parámetros de los productos
|
基 本 尺 寸 dimensiones fundamentales |
螺 母 nuez |
额 定 负 荷 Carga clasificada |
PF (N/mm2) |
G
(kilogramo) |
||||||
| d | D | E | H | B |
规 格 tamaños |
MA N·m |
Pie (kN) | Mt (N·m) | ||
| milímetro | ||||||||||
| 14 | 25 | M20×1 | 5,10 | 38 | 200 | 0,04 | ||||
| 15 | 25 | M20×1 | 5,50 | 41 | 185 | 0,05 | ||||
| 16 | 25 | 32 | 16,5 | 6,5 | M20×1 | 95 | 5,45 | 43 | 174 | 0,06 |
| 17 | 26 | M20×1 | 5,50 | 47 | 164 | 0,07 | ||||
| 18 | 26 | M22×1 | 5,40 | 49 | 155 | 0,08 | ||||
| 18 | 30 | 58 | 185 | 0,09 | ||||||
| 19 | 30 | 38 | 18 | 6,5 | M25×1.5 | 160 | 6,60 | 62 | 176 | 0,10 |
| 20 | 30 | 66 | 167 | 0,11 | ||||||
| 22 | 32 | 73 | 152 | 0,12 | ||||||
| 24 | 35 | M30×1.5 | 8,75 | 105 | 185 | 0,13 | ||||
| 25 | 35 | 45 | 18 | 6,5 | M30×1.5 | 220 | 8,80 | 110 | 178 | 0,14 |
| 28 | 36 | M32×1.5 | 8,55 | 120 | 159 | 0,15 | ||||
| 28 | 40 | 7 | M32×1.5 | 149 | 188 | 0,17 | ||||
| 30 | 40 | 52 | 19,5 | 8 | M35×1.5 | 340 | 10,60 | 160 | 164 | 0,18 |
| 32 | 42 | 8 | M35×1.5 | 170 | 154 | 0,19 | ||||
| 35 | 45 | M40×1.5 | 230 | 153 | 0,21 | |||||
| 36 | 45 | 58 | 21,5 | 8 | M40×1.5 | 480 | 13,10 | 240 | 149 | 0,23 |
| 38 | 48 | M42×1.5 | 250 | 141 | 0,24 | |||||
| 38 | 50 | M42×1.5 | 250 | 141 | 0,25 | |||||
| 40 | 50 | 24,5 | M42×1.5 | 15,50 | 310 | 124 | 0,28 | |||
| 40 | 52 | 65 | 25,5 | 10 | M45×1.5 | 680 | 15,50 | 310 | 120 | 0,30 |
| 42 | 55 | 25,5 | M48×1.5 | 15,20 | 320 | 114 | 0,31 | |||
|
45 45 |
55 57 |
70 | 25,5 | 10 | M50×1.5 | 870 | 17,70 | 400 | 122 |
0,35 0,36 |
| 48 | 60 | 500 | 135 | 0,38 | ||||||
| 50 | 60 | 75 | 25,5 | 10 | M55×2 | 970 | 20,80 | 520 | 130 | 0,40 |
| 50 | 62 | 520 | 130 | 0,42 | ||||||
