Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie TLK134
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000 por mes
Número de modelo: |
Asamblea de fijación TLK134 |
Material: |
GCr15 que lleva el acero |
Tamaño de diámetro interior: |
14-50m m |
Peso: |
0.37-1.02KG |
Diámetro externo: |
55-80m m |
Tamaño: |
M6 M8 |
Esfuerzo de torsión (kNm: |
0.014-15.7 |
Número de modelo: |
Asamblea de fijación TLK134 |
Material: |
GCr15 que lleva el acero |
Tamaño de diámetro interior: |
14-50m m |
Peso: |
0.37-1.02KG |
Diámetro externo: |
55-80m m |
Tamaño: |
M6 M8 |
Esfuerzo de torsión (kNm: |
0.014-15.7 |

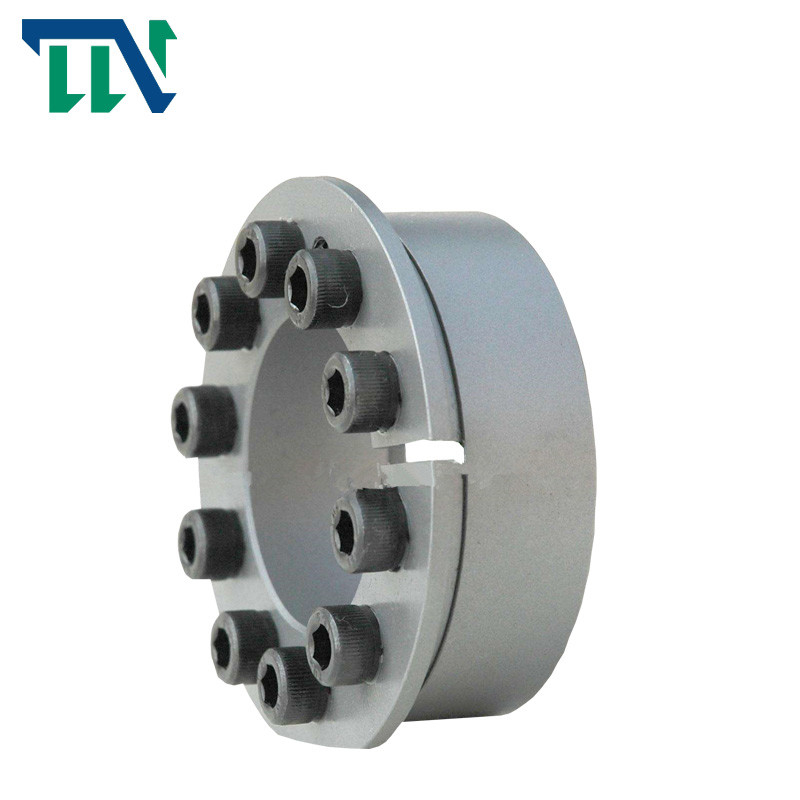

Fijación con abrazadera egocentrista de la asamblea de fijación de la CHARLA 134 para la maquinaria metalúrgica
Tuerca de fijación de la serie TLK134 que lleva el eje estándar que cierra el dispositivo
Introducción de productos
Tianniu comenzó a desarrollar toda clase de mangas de la extensión de este estándar en 1987.
Después de casi 20 años de práctica, ha terminado el desarrollo de todas las variedades de este estándar. Y promovido a la materia textil, el empaquetado, la comida, industria de luz, metalurgia, fabricación de papel, impresión, máquinas-herramientas, centros de mecanización, forjando las máquinas-herramientas, y la maquinaria metalúrgica y la maquinaria general y la otra maquinaria, tomaron una buena reputación, y promovieron los productos de la industria de la maquinaria. habilidad mejorada. Y el acordar
a las necesidades de usuario especiales, el desarrollo de la manga no estándar de la junta de dilatación.
La selección de la asamblea de fijación debe cumplir los requisitos siguientes:
Esfuerzo de torsión de A. Transmission: ≥ M DE LA TA
Fuerza axial de B. Bearing: pie de ≥ FX
Fuerza de C. Transmission: pie de ≥ f2x + (Doctor en Medicina/2x10-3) 2
Fuerza radial de D. Bearing: ≥ franco/d1x103 de la pinta, dónde:
Esfuerzo de torsión que se transmitirá, kn del ¯ de M · m;
Fuerza axial que se llevará, kn del ¯ de FX;
Pie de fuerza radial que se llevará, kn del ¯;
Esfuerzo de torsión clasificado del montaje de fijación del ¯ de la TA, kn · m;
Fuerza axial clasificada de la asamblea de fijación del ¯ del pie; KN;
d. |diámetro interno y anchura interna del anillo del montaje de fijación, milímetro;
Presión sobre la superficie común entre el montaje de fijación del ¯ de la pinta y el eje, N/mm2
Los productos ofrecen
| Modelo | Asamblea de fijación RLK603 | |
| Carga clasificada (kN.m) | Fuerza | 5-3500 |
| Esfuerzo de torsión | 0.025-517 | |
| Tamaño de la raza interna (milímetros) | 14-360 | |
| Tamaño externo de la raza (milímetros) | 38-590 | |
| Grueso (milímetros) | 15-175 | |
| Peso (kilogramos) | 0.1-186 | |
Parámetros de los productos
|
基 本 尺 寸 dimensiones fundamentales |
el gobierno de Nigeria hexa interno del 内六角螺钉 dirigió el perno |
额 定 负 荷 Carga clasificada |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramo) |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
规 格 tamaños |
数量 Qty |
Pie (kN) |
Mt (kN·m) |
|||
| milímetro | |||||||||||||
| 14 | 18 | 0,127 | 208 | 25 | 0,37 | ||||||||
| 16 | 18 | 0,142 | 181 | 25 | 0,39 | ||||||||
| 18 | 18 | 0,157 | 161 | 25 | 0,41 | ||||||||
| 19 | 18 | 0,165 | 152 | 25 | 0,42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25,5 |
0,172 0,285 |
145 186 |
25 35 |
0,44 0,45 |
| 24 | 25,5 | 0,307 | 170 | 35 | 0,46 | ||||||||
| 25 | 25,5 | 0,315 | 163 | 35 | 0,47 | ||||||||
| 28 | 31,5 | 0,435 | 175 | 41 | 0,48 | ||||||||
| 30 | 31,5 | 0,472 | 163 | 41 | 0,50 | ||||||||
| 24 | 37,4 | 0,440 | 244 | 30 | 0,46 | ||||||||
| 25 | 37,4 | 0,460 | 234 | 30 | 0,48 | ||||||||
| 28 | 43,6 | 0,600 | 243 | 35 | 0,51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43,6 43,6 |
0,640 0,690 |
227 213 |
35 35 |
0,55 0,56 |
| 35 | 52,5 | 0,910 | 234 | 41 | 0,58 | ||||||||
| 38 | 52,5 | 0,990 | 216 | 41 | 0,61 | ||||||||
| 40 | 52,5 | 1,050 | 205 | 41 | 0,62 | ||||||||
| 30 | 52,4 | 0,780 | 232 | 30 | 0,73 | ||||||||
| 32 | 52,4 | 0,830 | 217 | 30 | 0,76 | ||||||||
| 35 | 61,0 | 1,060 | 232 | 35 | 0,82 | ||||||||
| 38 | 61,0 | 1,150 | 214 | 35 | 0,89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61,0 | 1,220 | 203 | 35 | 0,92 |
| 43 | 73,5 | 1,540 | 233 | 41 | 0,96 | ||||||||
| 45 | 73,5 | 1,650 | 217 | 41 | 0,99 | ||||||||
| 48 | 73,5 | 1,760 | 203 | 41 | 1,00 | ||||||||
| 50 | 73,5 | 1,830 | 195 | 41 | 1,02 | ||||||||
