Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Serie TLK133
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000 por mes
Número de modelo: |
Asamblea de fijación TLK133 |
Material: |
GCr15 que lleva el acero |
Tamaño de diámetro interior: |
20-65m m |
Peso: |
0.25-0.89 |
Diámetro externo: |
47-95m m |
Tamaño: |
M6 M8 |
Torque0.014-15.7 (kNm: |
30-100 |
Número de modelo: |
Asamblea de fijación TLK133 |
Material: |
GCr15 que lleva el acero |
Tamaño de diámetro interior: |
20-65m m |
Peso: |
0.25-0.89 |
Diámetro externo: |
47-95m m |
Tamaño: |
M6 M8 |
Torque0.014-15.7 (kNm: |
30-100 |

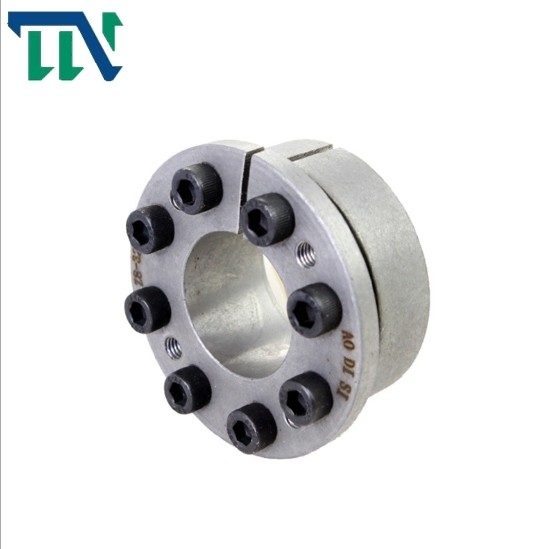

Tuerca de fijación de la serie TLK133 que lleva el eje estándar que cierra el dispositivo
Introducción de Prodcucts
La asamblea de fijación es un nuevo tipo de conexión. Confía en el ajuste de los pernos de alta resistencia para generar la presión positiva entre la asamblea de fijación y el eje o entre la superficie de vivienda, que es acompañada por la fricción y un dispositivo sin llave de la conexión que realice la transmisión de la carga. Tiene muchas ventajas y características únicas comparadas con el método mecánico tradicional de la conexión de interferencia general sin en enlace y en enlace
instrucciones para el uso
1. Lea por favor esta instrucción cuidadosamente antes de usar;
2. Confirme si el producto actual es constante con el modelo de la maquinaria configurada;
3. El molibdeno o el silicio que contiene los añadidos no se debe utilizar en los componentes de la asamblea de fijación;
4. El nivel de funcionamiento especificado de este producto es 1,2 pernos del grado 9 será substituido por otros pernos;
5. Este producto no tiene ninguna función de colocación del centro. Si usted necesita esta función, diséñela por favor en el eje de rueda por ti mismo;
6. No golpee fuertemente durante la instalación de la asamblea de fijación;
7. La tolerancia de la selección del eje y del eje es H8/H8
Los productos ofrecen
| Modelo | Asamblea de fijación RLK603 | |
| Carga clasificada (kN.m) | Fuerza | 5-3500 |
| Esfuerzo de torsión | 0.025-517 | |
| Tamaño de la raza interna (milímetros) | 14-360 | |
| Tamaño externo de la raza (milímetros) | 38-590 | |
| Grueso (milímetros) | 15-175 | |
| Peso (kilogramos) | 0.1-186 | |
Parámetros de los productos
|
dimensiones fundamentales |
perno dirigido hexágono interno |
Carga clasificada |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramo) |
|||||||
| d | D | L | L0 | L1 | L2 |
tamaños |
Qty |
F1 (kN) | Mt (kN·m) | |||
| milímetro | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0,29 | 220 |
17 |
0,25 |
| 22 | 0,32 | 200 | 0,26 | |||||||||
| 24 |
50 |
0,37 | 200 | 0,27 | ||||||||
| 25 |
6 |
36 |
0,45 | 215 | 0,28 | |||||||
| 28 |
55 |
0,5 | 200 | 0,32 | ||||||||
| 30 | 0,54 | 219 | 0,34 | |||||||||
| 32 |
60 |
8 |
48 |
0,77 | 215 | 0,35 | ||||||
| 35 | 0,84 | 190 | 0,37 | |||||||||
| 38 |
65 |
0,91 | 195 | 0,38 | ||||||||
| 40 | 0,96 | 190 | 0,40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1,75 | 230 |
41 |
0,63 |
| 50 | 80 | 1,93 | 210 | 0,68 | ||||||||
| 55 | 85 |
8 |
88 |
2,45 | 215 | 0,73 | ||||||
| 60 | 90 | 2,7 | 190 | 0,78 | ||||||||
| 63 |
95 |
9 |
100 |
3,18 | 205 | 0,83 | ||||||
| 65 | 3,25 | 200 | 0,89 | |||||||||
