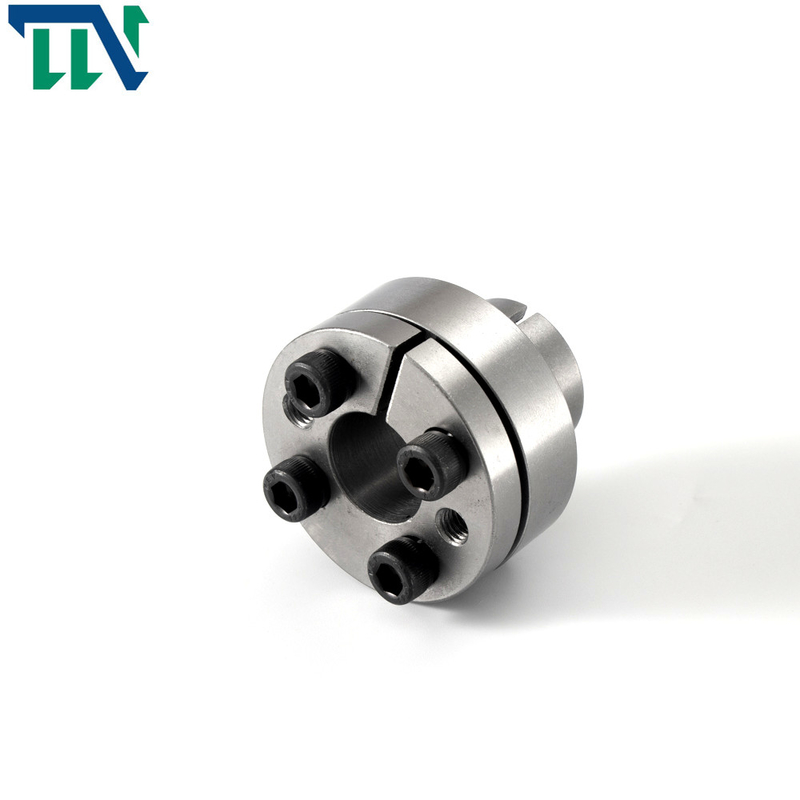

Asamblea de cerradura de puerta del tornillo de ajuste de la asamblea de fijación de la serie Z11

Detalles del producto

Lugar de origen: China

Nombre de la marca: Tianniu

Certificación: ISO 9001

Número de modelo: Z11

Pago y términos de envío

Cantidad de orden mínima: 2

Precio: negotiable

Detalles de empaquetado: Cartones por el envío del mar en aeroplano

Tiempo de entrega: días 5-7working

Capacidad de la fuente: 1000 por mes

Obtenga el mejor precio

Contacta ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Asamblea de fijación de la serie Z11, Ajuste de la asamblea de fijación, Asamblea de cerradura de puerta del tornillo


Número de modelo:	Asamblea de fijación Z11	Material:	GCr15 que lleva el acero
Peso:	0.06-22KG	Diámetro externo:	32-300m m
Grueso (milímetros):	37-77	Tamaño de diámetro interior:	12-180m m
Esfuerzo de torsión (kNm:	14-1000

Número de modelo:	Asamblea de fijación Z11
Material:	GCr15 que lleva el acero
Peso:	0.06-22KG
Diámetro externo:	32-300m m
Grueso (milímetros):	37-77
Tamaño de diámetro interior:	12-180m m
Esfuerzo de torsión (kNm:	14-1000

Descripción

Asamblea de cerradura de puerta del tornillo de ajuste de la asamblea de fijación de la serie Z11

Tornillo de ajuste de la asamblea de fijación de la serie Z11 con la asamblea de cerradura de puerta de la asamblea de cerradura

Los productos ofrecen

El montaje de fijación es un componente básico avanzado ampliamente utilizado en la conexión mecánica bajo carga pesada en el mundo. En la conexión de la rueda y del eje, es un dispositivo sin llave de la conexión que realiza la transmisión de la carga apretando los pernos de alta resistencia para hacer la presión y la fricción producidas entre las superficies que contienen.

Su principio y propósito es producir una fuerza de fijación con abrazadera enorme entre el anillo interno y el eje y entre el anillo externo y el eje con la acción de los pernos de alta resistencia de la tensión, para realizar la conexión sin llave entre las piezas y el eje. Al llevar la carga, el esfuerzo de torsión, la fuerza axial o la carga compuesta de los dos son transmitidos por la presión combinada entre la manga de la extensión y las piezas y el eje y la fricción de acompañamiento. La conexión de la manga de la extensión tiene las ventajas siguientes: alta exactitud de centro; Instalación/ajuste/desmontaje convenientes; Conexión de alta resistencia, estable y confiable; En caso de sobrecarga, puede proteger el equipo contra el daño, especialmente conveniente para transmitir la carga pesada. Ampliamente utilizado en maquinaria pesada, la generación de la energía eólica, la maquinaria de envasado, la maquinaria de impresión, máquinas herramientas CNC, el equipo de la automatización y otros campos.

El tranmission del tianniu de Changzhou es fabricante profesional de productor de la asamblea de fijación, produciendo diversos estilos de las mangas de la extensión, y puede proporcionar los estilos modificados para requisitos particulares para los clientes

Parámetros de los productos

Asamblea de cerradura de puerta del tornillo de ajuste de la asamblea de fijación de la serie Z11 0

Dinmension									peso (kilogramos)
d	D	d0	L0	L	L1	L2	D1	D2	peso (kilogramos)
14	23	28,5	23	14	26	30	38	33	0,15
15	24	32	20	16	36	42	45	40	0,26
16	24	32	29	16	36	42	45	40	0,25
18	26	34	34	18	41	47	47	42	0,27
18	27	35	34	18	41	47	49	43	0,3
20	28	36	34	18	41	47	50	44	0,3
22	32	40	41	25	48	54	54	48	0,38
24	34	42	41	25	48	54	56	50	0,4
25	34	42	41	25	48	54	56	50	0,39
28	38	47	41	25	48	54	61	55	0,47
30	41	48	41	25	48	54	62	57	0,48
32	43	51	41	25	48	54	65	58	0,52
35	47	84	45	32	52	58	69	62	0,63
38	50	58	45	32	52	58	72	66	0,67
40	53	61	45	32	52	58	75	69	0,74
42	55	63	45	32	52	58	78	71	0,78
45	59	69,5	64	45	72	80	86	80	1,23
48	62	71,5	64	45	72	80	87	81	1,24
50	65	75,8	64	45	72	80	92	86	1,4
55	71	81,5	74	55	82	90	98	92	1,7
60	77	87,5	74	55	82	90	104	98	1,9
65	84	94,5	74	55	82	90	111	105	2,2
70	90	101,5	87	65	97	107	119	113	3,05
75	95	107	87	65	97	107	126	119	3,32
80	100	l12.5	87	65	97	107	131	125	3,5
85	106	118 5	87	65	97	107	137	131	3,18
90	112	124,5	87	65	97	107	144	137	4,2
