Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Z6
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000 por mes
Número de modelo: |
Asamblea de fijación Z5 |
Material: |
GCr15 que lleva el acero |
Peso: |
0.29-6.7KG |
Diámetro externo: |
47-200 |
Grueso (milímetros): |
37-77 |
Tamaño de diámetro interior: |
55-80 |
Esfuerzo de torsión (kNm: |
145-1600 |
Número de modelo: |
Asamblea de fijación Z5 |
Material: |
GCr15 que lleva el acero |
Peso: |
0.29-6.7KG |
Diámetro externo: |
47-200 |
Grueso (milímetros): |
37-77 |
Tamaño de diámetro interior: |
55-80 |
Esfuerzo de torsión (kNm: |
145-1600 |

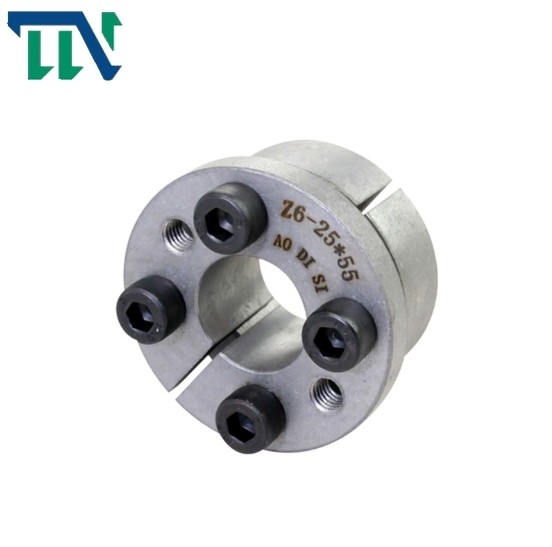

La cerradura Z6 monta el tornillo de ajuste con la cerradura del poder de la asamblea de cerradura
Los productos ofrecen
La conexión de la asamblea de fijación puede soportar cargas pesadas. Su estructura se puede hacer en diversos estilos. Para cumplir los requisitos de la carga de la instalación, una asamblea de fijación no es bastante, y la serie múltiple se puede utilizar en la combinación.
La conexión de la asamblea de fijación es una conexión exacta, Gap-libre, sin llave. Elimina confiablemente las desventajas tales como concentración de tensión y llaves rodantes causadas por la transmisión dominante. Tiene las ventajas de la colocación conveniente y rápida, de la vida de servicio larga y de no fácil corroer. No hay pariente que resbala durante trabajo y ningún desgaste. Es especialmente conveniente para el uso en la diversa transmisión de alta precisión y mecanismos servos
El equipo de transmisión de Changzhou TIANNIU Co., Ltd (fábrica del embrague de Changzhou TIANNIU) es un un proveedor profesional del transporte del embrague de la manera, los productos primarios es embrague electromágnetico micro, acoplamiento del limitador de esfuerzo de torsión, deslizando el acoplamiento de eje, acoplamiento de eje de propulsor flexible, asamblea de fijación y los acoplamientos de eje, etc.
Hemos estado en el del transporte del embrague de horquilla de retención y la industria que llevaba de la manera del embrague uno para más que 10years, persistiendo en el principio de negocio de productos adaptados a los requisitos de clientes. Mantenemos con escuchar nuestros clientes, la aplicación de la innovación y la construcción con artesanía para cubrir todas sus necesidades
Parámetros de los productos
|
dimensiones fundamentales |
el gobierno de Nigeria hexa interno dirigió el perno |
Carga clasificada |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramo) |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
tamaños |
Qty |
Pie (kN) |
Mt (kN·m) |
|||
| milímetro | |||||||||||||
| 14 | 18 | 0,127 | 208 | 25 | 0,37 | ||||||||
| 16 | 18 | 0,142 | 181 | 25 | 0,39 | ||||||||
| 18 | 18 | 0,157 | 161 | 25 | 0,41 | ||||||||
| 19 | 18 | 0,165 | 152 | 25 | 0,42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25,5 |
0,172 0,285 |
145 186 |
25 35 |
0,44 0,45 |
| 24 | 25,5 | 0,307 | 170 | 35 | 0,46 | ||||||||
| 25 | 25,5 | 0,315 | 163 | 35 | 0,47 | ||||||||
| 28 | 31,5 | 0,435 | 175 | 41 | 0,48 | ||||||||
| 30 | 31,5 | 0,472 | 163 | 41 | 0,50 | ||||||||
| 24 | 37,4 | 0,440 | 244 | 30 | 0,46 | ||||||||
| 25 | 37,4 | 0,460 | 234 | 30 | 0,48 | ||||||||
| 28 | 43,6 | 0,600 | 243 | 35 | 0,51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43,6 43,6 |
0,640 0,690 |
227 213 |
35 35 |
0,55 0,56 |
| 35 | 52,5 | 0,910 | 234 | 41 | 0,58 | ||||||||
| 38 | 52,5 | 0,990 | 216 | 41 | 0,61 | ||||||||
| 40 | 52,5 | 1,050 | 205 | 41 | 0,62 | ||||||||
| 30 | 52,4 | 0,780 | 232 | 30 | 0,73 | ||||||||
| 32 | 52,4 | 0,830 | 217 | 30 | 0,76 | ||||||||
| 35 | 61,0 | 1,060 | 232 | 35 | 0,82 | ||||||||
| 38 | 61,0 | 1,150 | 214 | 35 | 0,89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61,0 | 1,220 | 203 | 35 | 0,92 |
| 43 | 73,5 | 1,540 | 233 | 41 | 0,96 | ||||||||
| 45 | 73,5 | 1,650 | 217 | 41 | 0,99 | ||||||||
| 48 | 73,5 | 1,760 | 203 | 41 | 1,00 | ||||||||
| 50 | 73,5 | 1,830 | 195 | 41 | 1,02 | ||||||||
