Detalles del producto
Lugar de origen: China
Nombre de la marca: Tianniu
Certificación: ISO-9001
Número de modelo: Z4
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: negotiable
Detalles de empaquetado: Cartones por el envío del mar en aeroplano
Tiempo de entrega: días 5-7working
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000 por mes
Número de modelo: |
Asamblea de fijación Z4 |
Material: |
Acero |
Peso: |
3.3-49KG |
Diámetro externo: |
120-390 |
Grueso (milímetros): |
62-136 |
Tamaño de diámetro interior: |
70-300 |
Esfuerzo de torsión (kNm: |
6.85-245 |
Número de modelo: |
Asamblea de fijación Z4 |
Material: |
Acero |
Peso: |
3.3-49KG |
Diámetro externo: |
120-390 |
Grueso (milímetros): |
62-136 |
Tamaño de diámetro interior: |
70-300 |
Esfuerzo de torsión (kNm: |
6.85-245 |

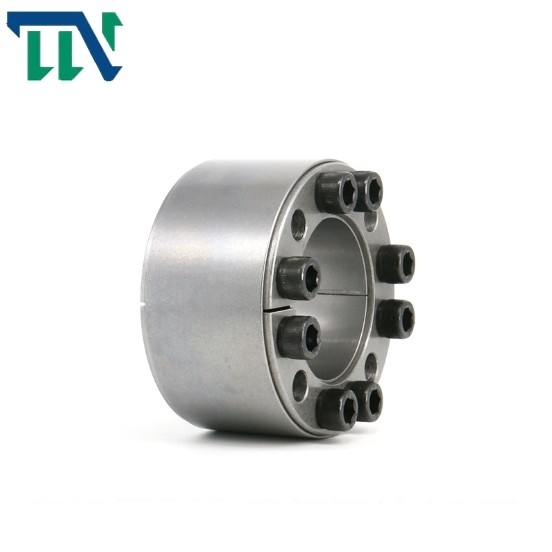

Dispositivo de fijación sin llave Z4 que cierra los elementos que afianzan a la asamblea con abrazadera
Los productos ofrecen
La asamblea de fijación es una base mecánica avanzada que es ampliamente utilizada en el mundo
para el acoplamiento mecánico bajo diversas cargas. Los Estados Unidos, Alemania, Japón
y los países con industrias desarrolladas primero utilizaron esta nueva tecnología adentro
maquinaria resistente. Se ha ampliado a las otras industrias de la maquinaria.
La asamblea de fijación comenzó internacionalmente a principios de los años 70. China desarrolló
el producto a principios de los años 80, y en primer lugar lo promovió y aplicó en diversa maquinaria pesada.
En los últimos seis años, China ha formulado a la asamblea de fijación general
Estándar GB5867-86. Nuestra compañía Tianniu comenzó la investigación completa y
desarrollo de las diversas mangas de la extensión de este estándar en 1987. Después de casi 20
los años de práctica, hemos terminado el desarrollo de todos los tipos de extensión
mangas en este estándar. Y promovido a la materia textil, empaquetando, comida, industria ligera,
metalurgia, fabricación de papel, impresión, máquinas-herramientas, centros de mecanización, máquina de recalcar
las herramientas, y la maquinaria metalúrgica del maquinaria y general y la otra maquinaria,
tomó una buena reputación, y promovió los productos de la industria de la maquinaria. habilidad mejorada.
Y puede desarrollar a la asamblea de fijación no estándar según necesidades de usuario especiales
Parámetros de los productos
|
dimensiones fundamentales |
perno dirigido hexágono interno |
Carga clasificada |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramo) |
||||||
| d | D | l | L | L1 |
tamaños |
Qty |
F1 (kN) |
Mt (kN·m) |
|||
| milímetro | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6,85 | 201 | 145 | 3,3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11,65 | 263 | 145 | 3,7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13,00 | 234 | 145 | 4,0 |
| 100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19,70 | 213 | 230 | 7,2 |
| 110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22,60 | 242 | 230 | 7,7 |
| 120 | 180 | 15 | 482 | 28,90 | 222 | 230 | 8,3 | ||||
| 125 | 185 | 15 | 480 | 30,00 | 212 | 230 | 8,5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31,20 | 205 | 230 | 8,8 |
| 140 | 200 | 18 | 574 | 40,20 | 227 | 230 | 9,3 | ||||
| 150 | 210 | 18 | 572 | 42,90 | 212 | 230 | 10,0 | ||||
| 160 | 230 | 18 | 800 | 64,00 | 227 | 355 | 14,9 | ||||
| 170 | 240 | 18 | 795 | 67,80 | 214 | 355 | 15,7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16×80 | 21 | 923 | 83,00 | 235 | 355 | 16,4 |
| 190 | 260 | 21 | 921 | 88,00 | 223 | 355 | 17,2 | ||||
| 200 | 270 | 24 | 1050 | 105,00 | 242 | 355 | 18,8 | ||||
| 210 | 290 | 20 | 1118 | 117,30 | 197 | 485 | 23,0 | ||||
| 220 | 300 | 21 | 1120 | 123,00 | 189 | 485 | 27,7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153,00 | 198 | 485 | 29,8 |
| 250 | 330 | 27 | 1282 | 160,20 | 205 | 485 | 31,0 | ||||
| 260 | 340 | 27 | 1430 | 186,00 | 205 | 485 | 32,0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230,00 245,00 |
192 179 |
690 690 |
46,0 49,0 |
