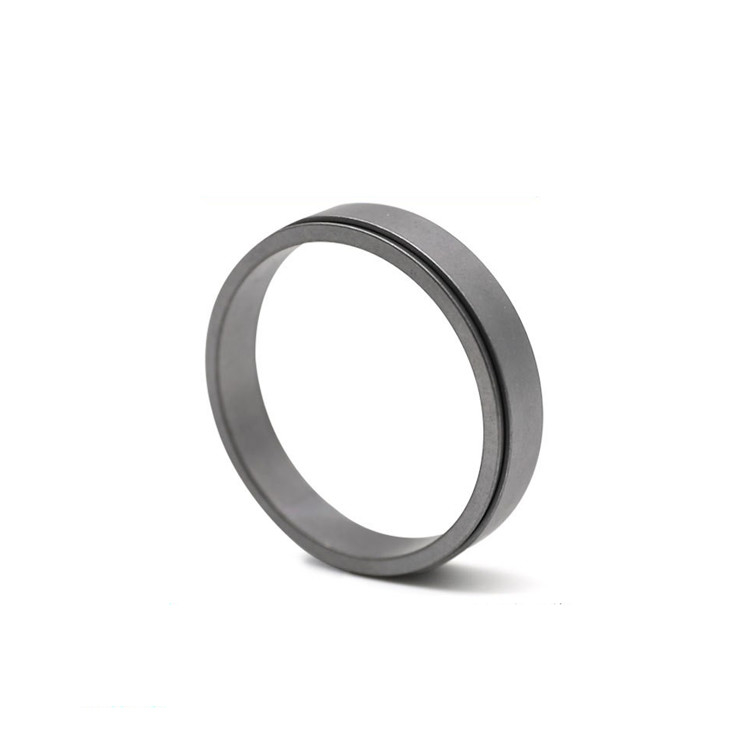

Z1 que cierra los elementos que cierran el dispositivo ninguna alta dureza de la chavetera
Los productos ofrecen
La conexión de la asamblea de fijación es una conexión exacta, Gap-libre, sin llave. Elimina confiablemente las desventajas tales como concentración de tensión y llaves rodantes causadas por la transmisión dominante. Tiene las ventajas de la colocación conveniente y rápida, de la vida de servicio larga y de no fácil corroer. No hay pariente que resbala durante trabajo y ningún desgaste. Es especialmente conveniente para el uso en la diversa transmisión de alta precisión y mecanismos servos.
Cuando la manga de acoplamiento de la extensión está instalada en la dirección axial, puede ajustar fácilmente el tamaño requerido de la posición de la dirección axial y de la posición relativa de las piezas sin ninguna fijación axial.
Con la extensión del alcance del uso, toda clase de formas complejas de la conexión en la maquinaria se pueden substituir por las mangas de la extensión especial y de acoplamiento apretado. Simplifique la estructura de la transmisión o haga una parte integrante de un componente mecánico, tal como un acoplamiento contragolpe-libre del diafragma.
La selección de asamblea de fijación puede hacer el alto favorable de la tarifa de la comercialización de la unidad central, que es conveniente para el progreso y el desarrollo de la tecnología de la unidad central y de la actualización del producto.
La manga de la junta de dilatación puede trabajar en la gama de temperaturas de -30ºC a 200ºC, y se puede hacer de diversos materiales según diversos ambientes y medios de trabajo
Parámetros de los productos
|
modelo |
Pf=100N/mm2 |
G (kilogramo) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| milímetro | ||||||
| 10 | 13 |
4,5 |
3,7 |
1,4 | 7,0 | 0,01 |
| 12 | 15 | 1,6 | 9,8 | 0,01 | ||
| 13 | 16 | 1,8 | 11 | 0,01 | ||
| 14 | 18 |
6,3 |
5,3 |
2,8 | 19 | 0,01 |
| 15 | 19 | 3,0 | 22 | 0,01 | ||
| 16 | 20 | 3,2 | 25 | 0,01 | ||
| 17 | 21 | 3,4 | 28 | 0,01 | ||
| 18 | 22 | 3,6 | 32 | 0,01 | ||
| 19 | 24 | 3,8 | 35 | 0,01 | ||
| 20 | 25 | 4,0 | 40 | 0,01 | ||
| 22 | 26 | 4,5 | 50 | 0,01 | ||
| 24 | 28 | 4,8 | 56 | 0,01 | ||
| 25 | 30 | 5,0 | 60 | 0,01 | ||
| 28 | 32 | 5,6 | 80 | 0,01 | ||
| 30 | 35 | 6,0 | 90 | 0,01 | ||
| 32 | 36 | 6,4 | 100 | 0,01 | ||
| 35 | 40 |
7,0 |
6,0 |
8,2 | 150 | 0,02 |
| 36 | 42 | 8,4 | 160 | 0,02 | ||
| 38 | 44 | 8,6 | 166 | 0,02 | ||
| 40 | 45 |
8,0 |
6,6 |
9,9 | 200 | 0,02 |
| 42 | 48 | 10,4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8,6 | 14,6 | 330 | 0,04 |
|
基 本 尺 寸 |
时的额定负荷 del 当 Pf=100N/mm2 |
重 量 G (kilogramo) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| milímetro | ||||||
| 48 | 55 |
10 |
8,6 |
15,6 | 370 | 0,05 |
| 50 | 57 | 16,2 | 400 | 0,05 | ||
| 55 | 62 | 17,8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10,4 |
22,0 | 610 | 0,06 |
| 60 | 68 | 23,5 | 700 | 0,07 | ||
| 63 | 71 | 24,8 | 780 | 0,08 | ||
| 65 | 73 | 25,6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12,2 |
32,0 | 1120 | 0,11 |
| 75 | 84 | 34,4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45,0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18,7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73,2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25,3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
时的额定负荷 del 当 Pf=100N/mm2 |
重 量 G (kilogramo) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| milímetro | ||||||
| 140 | 158 |
28 |
25,3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152,5 | 12200 | 1,02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1,50 |
| 180 | 201 | 204 | 18300 | 1,58 | ||
| 190 | 211 | 214 | 20400 | 1,68 | ||
| 200 | 224 |
38 |
34,8 |
262 | 26200 | 2,32 |
| 210 | 234 | 275 | 28900 | 2,45 | ||
| 220 | 244 | 288 | 37700 | 2,49 | ||
| 240 | 267 | 42 | 39,5 | 358 | 43000 | 3,52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4,68 |
| 260 | 290 | 435 | 56500 | 4,82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6,27 |
| 300 | 333 | 555 | 83000 | 6,47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10,90 |
| 340 | 380 | 755 | 128500 | 11,50 | ||
| 360 | 400 | 800 | 144000 | 12,20 | ||
| 380 | 420 | 845 | 160500 | 12,80 | ||
| 400 | 440 | 890 | 178000 | 13,50 | ||
| 420 | 460 | 935 | 196000 | 14,1 | ||
| 450 | 490 | 998 | 224500 | 15,2 | ||
| 480 | 520 | 1070 | 256000 | 16,00 | ||
| 500 | 540 | 1110 | 278000 | 16,50 | ||
