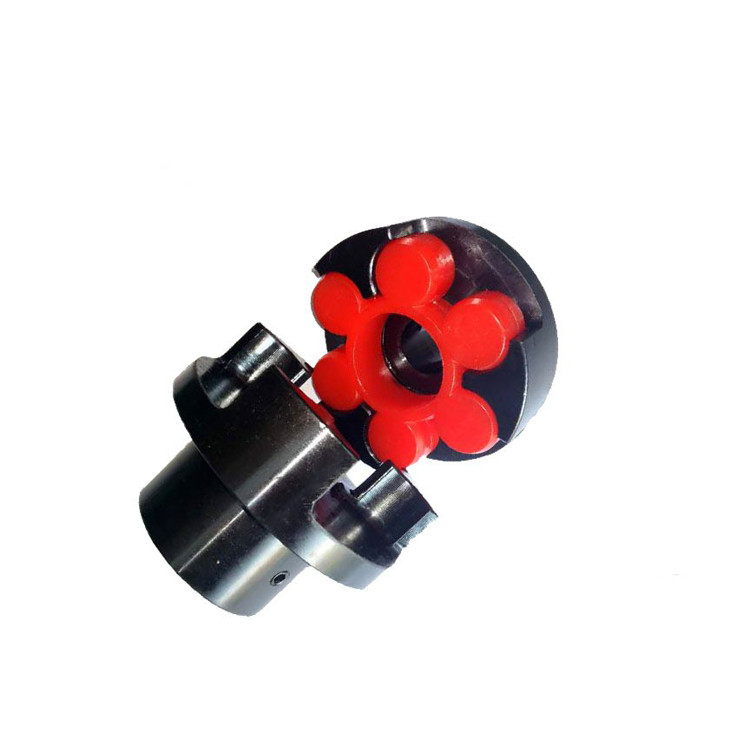

CNC LM 2 MIS 1 de Flex Plum Shaft Coupling 10m m 14m m 24m m 30m m

Acoplamiento elástico Ciruelo-formado flexible del mandíbula del LM 2 MIS 1 para la bomba

Lmz-i partió el tipo ciruelo de la rueda de freno que el acoplamiento del flor se compone de dos acoplamientos de la mitad con la misma forma de garras, las ruedas de freno y los elementos elásticos. Los elementos elásticos del flor del ciruelo se ponen entre las garras de los dos acoplamientos de la mitad para realizar la conexión de los dos acoplamientos de la mitad.

Es principalmente conveniente para los lugares de trabajo con comenzar frecuente, rotación delantera y reversa, velocidad media, esfuerzo de torsión medio y alta confiabilidad, tal como metalurgia, explotación minera, petróleo, industria química, levantamiento, transporte, industria de luz, materia textil, bomba de agua, fan, etc. La temperatura del ambiente de trabajo es - el ℃ 35 ~ + el ℃ 80, y el esfuerzo de torsión nominal de la transmisión es 250 ~ 12500 n M. La velocidad permisible es 4750 ~ 950r/mínimo.

característica:

(1) operación estable y confiable, con la buena vibración que humedece, amortiguando y funcionamiento eléctrica del aislamiento.

(2) estructura simple, pequeño momento radial del tamaño, ligero y pequeño de inercia. Es conveniente para las ocasiones medias y de alta velocidad.

(3) tiene capacidades axiales, radiales y angulares grandes de la remuneración.

(4) el elemento elástico del poliuretano de alta resistencia tiene las ventajas de la resistencia de desgaste, de la resistencia de aceite, de la fuerza de sustentación grande, de la vida de servicio larga y de la confiabilidad.

(5) el acoplamiento no necesita la lubricación, con menos carga de trabajo del mantenimiento, y puede actuar continuamente durante mucho tiempo.

El acoplamiento de la disposición al tresbolillo utiliza el elemento elástico de la disposición al tresbolillo para colocar entre las garras convexas de los dos acoplamientos de la mitad para realizar la conexión de los dos acoplamientos de la mitad. Las dimensiones estructurales de los dos acoplamientos de la mitad son lo mismo, y sus caras del extremo se proporcionan respectivamente varias garras convexas, que sucesivamente se integran entre las partes convexas circulares del elemento elástico de la disposición al tresbolillo. El esfuerzo de torsión se transmite entre el eje impulsor y el eje impulsor.

La forma de disposición al tresbolillo formó los elementos elásticos no se limita a las piezas convexas circulares, pero también a las piezas convexas del arco rectangular y largo. Además del caucho, los materiales de los elementos elásticos de la disposición al tresbolillo también se hacen de dirigir los plásticos tales como elastómero del poliuretano. Cuando el elemento elástico gira en una dirección, solamente la mitad de la parte convexa lleva la carga y desempeña el papel del esfuerzo de torsión que transmite. La distribución de carga en la superficie de contacto de la garra implicada en el esfuerzo de torsión que transmite se relaciona con la forma de la partición del contacto que toma el contacto de la garra gruesa como un ejemplo, si otros efectos no se consideran, la carga se puede considerar para ser distribuido según la ley trapezoidal, tal y como se muestra en de fig. 5 _78. Como la diferencia entre los aumentos internos y externos de los diámetros, la falta de uniformidad de la distribución de carga también aumenta. Además, cuando los dos acoplamientos de la mitad tienen dislocación relativa y hay un hueco entre la superficie de trabajo del elemento elástico y la garra convexa del medio acoplamiento, la falta de uniformidad de la distribución de carga aumento posterior, no sólo la distribución de carga en la superficie de trabajo de una garra es desigual, pero también la carga entre las garras cargadas tiende a ser desigual. El uso de la superficie de contacto arqueada puede mejorar la falta de uniformidad de la distribución de carga en el frente de arranque. Por lo tanto, puede transmitir el esfuerzo de torsión grande, pero su elasticidad se reduce levemente. El acoplamiento del flor del ciruelo es caracterizado por una pequeña cantidad de partes, pequeñas dimensiones totales, fabricación fácil de elementos elásticos y alta fuerza de sustentación. Sin embargo, durante la asamblea y el desmontaje, las dos mitades de la necesidad de acoplamiento de ser movido a lo largo de la dirección axial. Es principalmente aplicable al sistema del eje de transmisión con los requisitos menos exigentes para el funcionamiento de la remuneración y la reducción del almacenador intermediario, especialmente en la transmisión del poder medio y pequeño.

Parámetros de los productos
